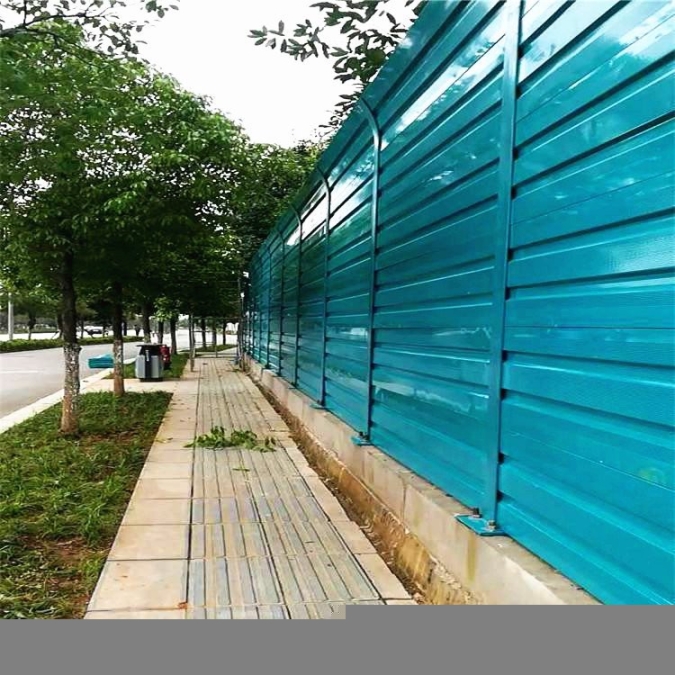

聲屏障繞射
越過聲屏障繞射到達受聲點的聲能比沒有屏障時的直達聲能小。直達聲與繞射聲的聲級之差,稱之為繞射聲衰減,其值用符號△Ld 表示,并隨著Φ角的增大而增大。聲屏障的繞射聲衰減是聲源、受聲點與聲屏障三者幾何關系和頻率的函數,它是決定聲屏障的高度。
為減小反射聲,一般在聲屏障靠道路一側附加吸聲結構。反射聲能的大小取決于吸聲結構的吸聲系數α,它是頻率的函數,為評價聲屏障吸聲結構的整體吸聲效果,通常采用降噪系數NRC。 障插入損失的主要物理量。
橋梁插板式金屬聲屏障選用H型鋼插板,直立布局方式。
聲屏障高度選用2m和3m兩種方式。兩種高度之間選用2.5m聲屏障每側6m過渡。
聲屏障H型鋼立柱與橋梁遮板選用螺栓銜接,鋼立柱中心距外側線路中心線3.423m。
