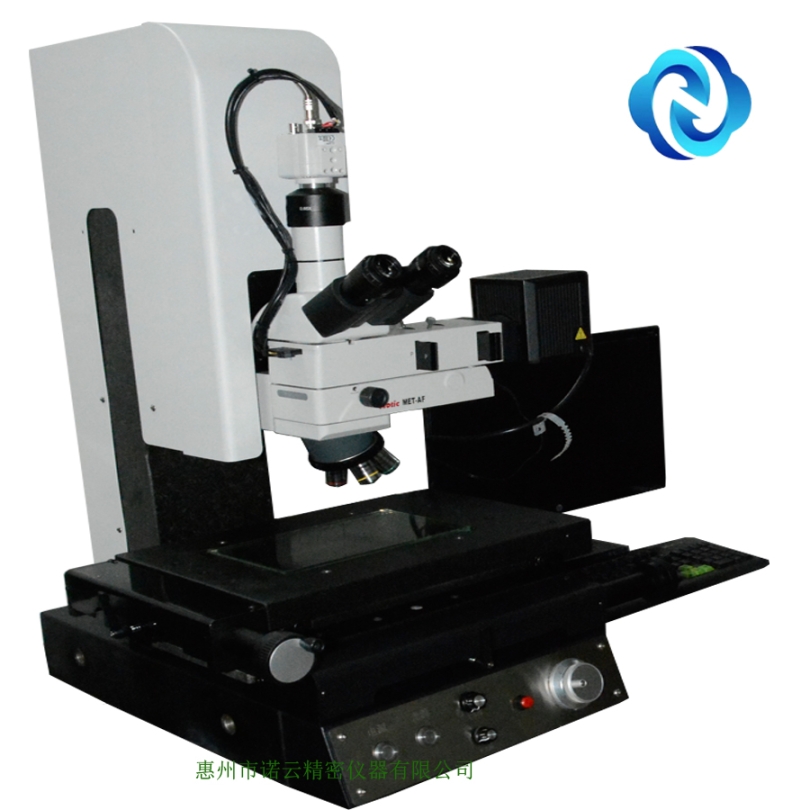

江門影像儀廠家,二次元影像測量儀

二次元測量儀三維測量命令:
空間點線距離:求空間點和空間線之間的垂線.
點面距離:求空間點到一平面的垂線.
面面交線:求兩平面間的相交線.
面面夾角:求兩平面間的夾角,得一夾角元素.
兩球距離:求兩球間的球心距離.
平行度.垂直度:選擇此命令后,在夾角元素上按右鍵,選擇呼出,再輸入計算范圍,即可計算出目標平面的平行度或垂直度.

二次元測量儀公差設定對話框:
項目編號:決定在輸出數據到Excel時的輸出位置.
標準值:圖紙尺寸
正公差:可以允許的上偏差,注意:是偏差而不是實際值.
負公差:可以允許的下偏差,注意:無需輸入負號.

二次元測量儀非線性補償操作1
在ABS坐標下找出尺中位置回到坐標,此時ABS按鈕應處于未按下狀態,按下REF按鈕,根據提示左右/上下移動工作臺即可.完成后系統將分別提示:X軸定位已完成;Y軸定位已完成.(如果是自動機臺,點擊找REF按鈕后,程序?qū)⒆詣右苿訖C(jī)臺找到REF零點,成功找到后為在影像區左上角提示成功找零完畢)

二次元測量儀探針測量方法1
水平線測量:用于測量與水平面平行的直線. 選擇此功能后,用探針采2點或者更多的點,然后在繪圖窗口或者影像區點擊右鍵,軟件會根據所采的點擬合成一條線.采點過程中Z軸不能升降(即使升降了,Z軸坐標的變化也會被軟件忽略)
水平圓測量,用于測量與水平面平行的圓. 選擇此功能后,用探針采3點或者更多的點,然后在繪圖窗口或者影像區點擊右鍵,軟件會根據所采的點擬合成一個圓.
空間點測量:用于測量空間上任意一點,此命令需要設置補償方向. 選擇此功能后,會彈出對話框請按實際需求設置,設置后會一直生效,直至再次點擊"空間點測量"的命令;
補償方向:空間點所在的平面,或者跟所在平面平行的一個平面.投影選項:按照"補償方向"進行補償后,是否投影到某個平面.空間點測量只能測量平面上的點,假設點在平面A上,先將平面A或者跟平面A平行的某一個平面先測量出來,然后才能進行空間點的測量.空間點測量不能測量曲面上的點.

二次元測量儀探針測量操作3
高度測量:用于測量物體在Z方向上的距離.用探針接觸一個基準平面和多個待測平面,軟件自動求得待測平面到基準平面的高度差.
平面測量:用探針取至少3點用于擬合一個平面,以求得此平面的平面度等參數.在被測平面上均勻的采3點或以上,按鼠標右鍵結束,即可測出一個平面.
球測量:用探針取至少4點用于擬合一個球,以求得球的直徑等參數.
圓筒測量:用探針取至少6點用于擬合一個圓筒.建議測量方法:在被測圓柱體四周同一高度均勻的采4點作為一組,然后在其他每個高度上分別取4點(至少3組以上)按鼠標右鍵結束,即可測出一個圓柱(組與組盡量錯開采點).
圓錐測量:用探針取至少6點用于擬合一個圓錐.
曲線測量:此命令用于測量空間任意一個平面上的曲線.

二次元測量儀影像校正
在進行影像測量前,進行影像校正.影像校正的目的是讓軟件知道屏幕上的一個點(像素)跟工件的真實尺寸(MM)之間的對應關系,次使用軟件,或者鏡頭的倍率發生變化時,都進行影像校正(自動變倍鏡頭除外).
影像校正可通過點擊菜單”校正處理|影像校正-三圓”,影像區會出現3個小圓環:選擇校正片上面一個合適大小的標準圓(直徑大約占影像區X方向的1/4為佳),移動機臺把這個標準圓移動到影像區的左側小圓環附近,在標準圓里面點鼠標左鍵;左側小圓環會消失,同時出現一個新的圓跟標準圓貼合,說明左側的標準圓已經抓取成功.移動機臺把這個標準圓移動到影像區的上側小圓環附近,在標準圓里面點鼠標左鍵;上側小圓環消失,.移動機臺把這個標準圓移動到影像區的右下角小圓環附近,在標準圓里面點鼠標左鍵;右下側小圓環消失,此時在影像區點擊鼠標右鍵,如果校正成功則會出現校正對話框;
至此影像校正完成,如果測量機器使用的是帶卡位的鏡頭,則可以點擊菜單”校正處理|保存校正參數”,將當前的校正參數保存起來,這樣以后鏡頭重新旋轉到此倍數時,則不需要重新進行影像校正操作,只需要點擊菜單”校正處理|載入校正參數”,選擇以前保存的校正參數即可.
