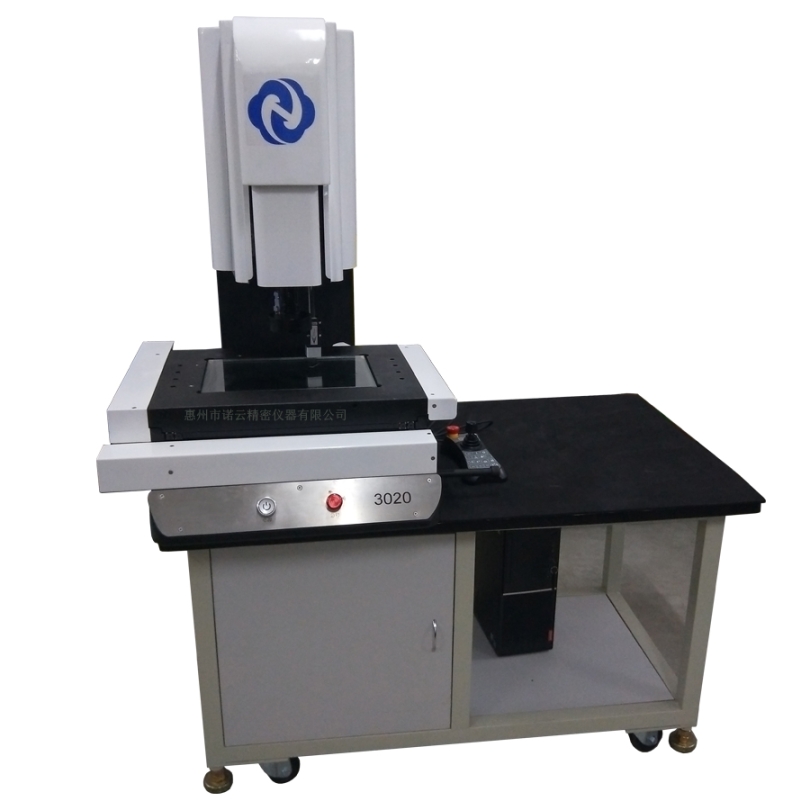

橫崗影像測量儀

二次元測量儀非線性補償操作2
打開補償對話框:按程序菜單的"幫助/關于",出現關于對話框圖片,在圖片上單機鼠標右鍵或中鍵,彈出輸入密碼對話框.密碼輸入完成后,校正處理菜單中會多出一個菜單項:"非線性校正",點擊彈出:"非線性補償"對話框:
選擇要進行補償?shù)妮S,輸入補償長度和段數,點擊"進行補償設定"按鈕.(一般X軸和Y軸使用標準尺進行補償,Z軸使用步進規進行補償,垂直度使用直角規進行補償)

二次元測量儀探針測量方法1
水平線測量:用于測量與水平面平行的直線. 選擇此功能后,用探針采2點或者更多的點,然后在繪圖窗口或者影像區點擊右鍵,軟件會根據所采的點擬合成一條線.采點過程中Z軸不能升降(即使升降了,Z軸坐標的變化也會被軟件忽略)
水平圓測量,用于測量與水平面平行的圓. 選擇此功能后,用探針采3點或者更多的點,然后在繪圖窗口或者影像區點擊右鍵,軟件會根據所采的點擬合成一個圓.
空間點測量:用于測量空間上任意一點,此命令需要設置補償方向. 選擇此功能后,會彈出對話框請按實際需求設置,設置后會一直生效,直至再次點擊"空間點測量"的命令;
補償方向:空間點所在的平面,或者跟所在平面平行的一個平面.投影選項:按照"補償方向"進行補償后,是否投影到某個平面.空間點測量只能測量平面上的點,假設點在平面A上,先將平面A或者跟平面A平行的某一個平面先測量出來,然后才能進行空間點的測量.空間點測量不能測量曲面上的點.

二次元測量儀形位公差
加工后的零件會有尺寸公差,因而構成零件幾何特征的點,線,面的實際形狀或相互位置與理想的幾何體規定的形狀和相互位置就存在差異,這種形狀上的差異就是形位公差,而相互位置的差異就是位置公差,這些差異統稱為形位公差.
