端子截面分析儀廠家

1. 自動端子切割、研磨時間約 20秒

2. 可允許做到每分鐘循環得到一張顯微圖

3. XY 2 軸伺服自動控制系統，自動送料進刀/研磨
4. 切割范圍0.01㎡~50㎡
5. 可通過在樣品表面的定位

6. 為提高使用壽命采用切割和研磨的工藝流程

7. 300萬成像顯微系統清晰可見，一體化的還原腐蝕系統
無段式變焦光學系統
8. 視頻總倍率：26~350X
9. 切片規格：Φ150X0.5mm（7.研磨砂紙：1200# 600#）
10. 傳動方式：采用日本米思米（MISUMI）精度滾珠絲桿
11. 占用空間小外形尺寸：W440XD380XH370
12. 全白可調 LED 照明裝置(偏光 LED 冷光)
13. 標準夾具：0.01—50mm2
14. 電源：AC100V~AC240V

15. 基準尺：0.01/10mm
16. 端子腐蝕：液體清洗（5S完成）
17. 精密一體式自動切割研磨設備：電機 0~5000rpm

卡 槽 式 設 計 一 鍵 自 動 完 成 制 樣
精 確 的 定 位 可 360° 調 節 位 置
密 封 的 外 殼 可 全 方 位 保 護 儀 器
光 學 成 像 與 電 子 分 析 完 美 結 合
操 作 簡 單 方 便 安 全 很 容 易 上 手
一 體 式 的 設 計 便 于 攜 帶 以 及 運 輸
低 功 率 切 磨 冷 光 源 燈 省 電 又 環 保
高 清 千兆網卡接口攝 像 頭 可 實 時 抓 拍
軟 件 可 自 動 計 算 并 判 定 是 否 合 格

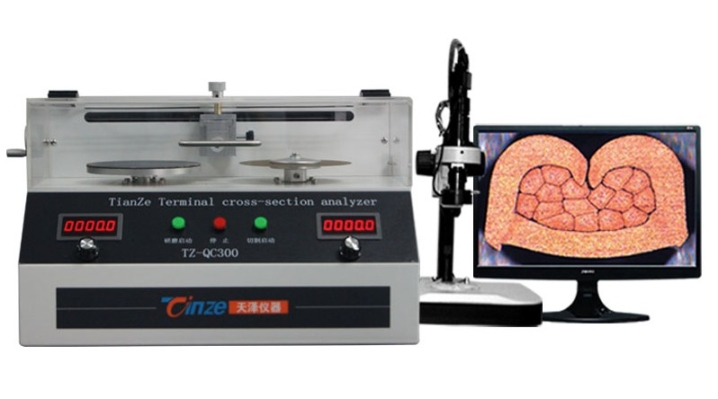

TZ-QC100全自動線束端子分析儀
參數規格
端子金相分析儀是本公司針對線束行業質量檢驗而研發的一款精密檢測分析設備，整套系統由端子裁切、研磨設備、腐蝕、斷面圖像采集系統、端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便、快捷。在首件生產檢驗時，可直接觀察判斷，省時省力。地提高了端子斷面質量檢驗的速度。簡易的操作、的圖像采集系統、的測量分析為您的生產保駕。
端子金相檢測顯微鏡能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,光學系統與高分辨率攝像頭的組合，讓斷 面圖像更清晰，更。
①
不用樹脂凝固 至今為止的樹脂凝固法做樣品從樹脂硬化? 樹脂裁斷?粗磨?研磨。做一個樣品要花數30分鐘左右。 本產品不需樹脂凝固，制作一個樣品只用 5 分鐘。
②
端子夾具可對應各種尺寸的端子 新開發的夾具可夾緊各種型號的端子。 研磨時不用擔心咬線牙變形或電線飛出。 也不用特殊的技能，誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。 ※ 細線用夾具（AWG26 ~ AWG36） 可追加 ※ 樹脂凝固樣品的夾具（可夾大直徑?23mm）可追加
③ 顯微觀測儀和軟件可快速正確地測量長度﹑計算面積。 放大倍率從 26 倍 ~ 大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 在大倍率下的測量精度為 5μm。端子截面分析儀是針對線束行業品質檢驗而研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，新專利技術，切割與研磨一次性完成，完全了端子的平整度要求。我司原采用的切割研磨分體機設備已更新（切割完畢后取下夾具放至研磨設備研磨并不能端子的平整都及無法確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、的測
