簡單介紹

　　阻旋式料位開關(阻旋料位計)用于檢測固態物料(粉裝、顆粒)的料位高度，多用于工業的現場，屬于物位控制設備。其密封設計、過載保護能力以及簡易的安裝方式，使其用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。

工作原理

　　阻旋料位開關的工作原理是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。

　　當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或 強，反之則調整至弱或 弱。

HT-UL-2LF礦用隔爆型阻旋物位計正確安裝接線圖

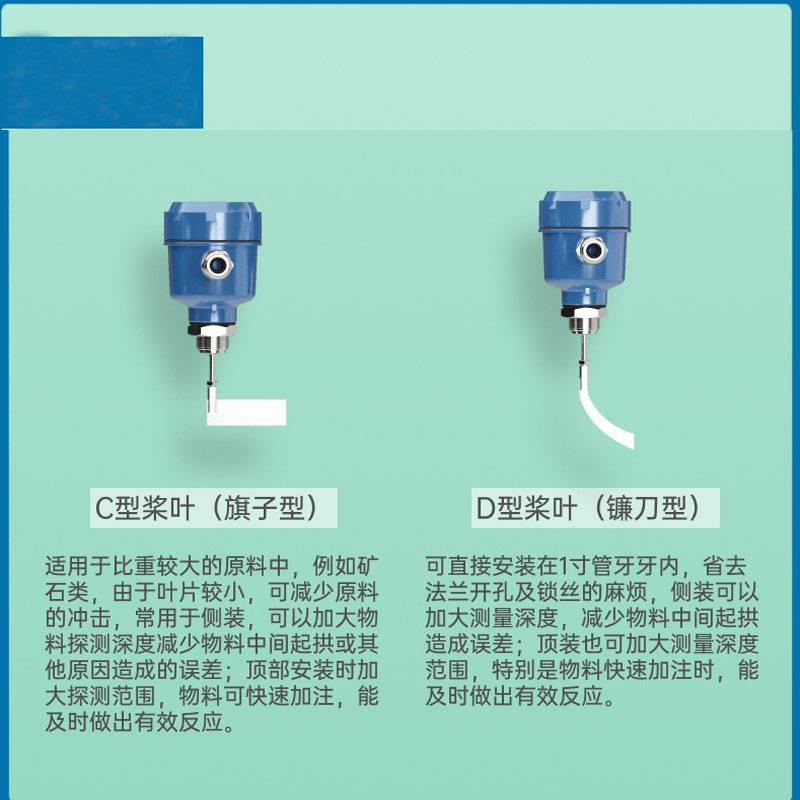

技術參數

　　1、電源：220VAC/110VAC/24VAC 50Hz/60Hz

　　2、功率：3W

　　3、觸點容量：8A /250VAC SPDT

　　4、工作溫度：-10~80℃(特殊訂制 高可達400℃，可達1000℃)

　　5、葉片轉速：逆時針1rpm

　　6、旋轉力矩：1N.m

　　7、適用物料比重：≥0.4g/cm3

　　8、防護等級：IP65

　　9、葉片材質：SUS304

　　10、出線口:M20×1.5

HT-UL-2LF礦用隔爆型阻旋物位計正確安裝接線圖

特點

　　1、全密閉性，屋外亦可使用;

　　2、油封設計可防止粉塵沿軸滲入;

　　3、扭力，切扭力大小可調整;

　　4、輕巧，安裝容易;

　　5、葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損害;

　　6、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件。

扭力調節：

　　1、根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至強，反之則調至弱。

　　2、請勿隨意更換扭力彈簧，以免造成誤動作。

　　八、安裝注意事項：

　　1、安裝前請確認電源是否與標識上面的電壓

　　2、應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

　　3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母鎖緊，如有條件可加防雨罩等。

　　4、安裝前確認水平安裝還是垂直安裝。

　　5、水平安裝時葉片與水平向下呈10～20o的夾角安裝，以減少物料的沖擊。 6、根據檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至強，反之則調至弱。

　　7、請勿隨意更換扭力彈簧，以免造成誤動作。
