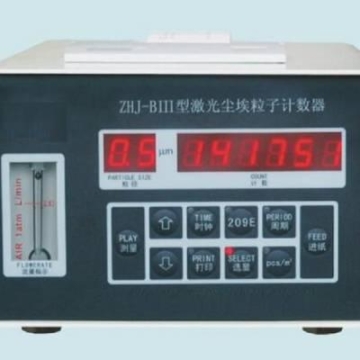

激光塵埃粒子計數器

激光塵埃粒子計數器是用于測量潔凈環境中單位體積內塵埃粒子數和粒徑分布的儀器。它可***應用于為激光塵埃粒子計數器、血液中心、防疫站、疾控中心、質量監督所等***機構、電子行業、制藥車間、半導體、光學或***機械加工、塑膠、噴漆、醫院、環保、檢驗所等生產企業和科研部門。

中文名

激光塵埃粒子計數器

應用

激光塵埃粒子計數器

用途

測量潔凈環境中塵埃粒子數

原理

光學傳感器

設備簡介

激光塵埃粒子計數器是用于測量潔凈環境中單位體積內塵埃粒子數和粒徑分布的儀器。 其基本原理是光學傳感器的探測激光經塵埃粒子散射后被光敏元件接收并產生脈沖信號，該脈沖信號被輸出并放大，然后進行數字信號處理，通過與標準粒子信號進行比較，將對比結果用不同的參數表示出來。 儀器的測量參數設定、測量結果顯示、按鍵、定時、打印、時間、日期、數據存儲等均由內置微機（MCU）控制和實現，儀器可同時顯示環境的溫濕度并監測報告激光粒子傳感器的工作狀態 。

目前激光塵埃粒子計數器的用戶越來越多，激光塵埃粒子計數器***應用于醫藥、電子、***機械、彩管制造、微生物等行業中，實現對各種潔凈等級的工作臺、凈化室、凈化車間的凈化效果、潔凈級別進行監控，以確保產品的質量。激光塵埃粒子計數器是用來測量空氣中塵埃微粒的數量及粒徑分布的儀器，從而為空氣潔凈度的評定提供依據。常見的激光塵埃粒子計數器是光散射式（DAPC）的，測量粒徑范圍 0.1-10μm，此外還有凝聚核式的激光塵埃粒子計數器（CNC），可測量尺寸更小的塵埃粒子。本文將介紹光散射式激光塵埃粒子計數器。

測量腔

測量腔是進行微粒觀測的空間，被采集的空氣要從測量腔內穿過。儀器的光學系統使光源經透鏡、狹縫照射到測量腔中，形成一個體積約幾個立方毫米的光敏感區。當空氣中的塵埃通過光敏感區時，會散射出一部分光能量，被與入射光成一角度（90度或70度）的集光透鏡收集，再投射到光檢測器上。

光檢測器

光檢測器是將散射光能量轉換為電信號的光電轉換器件。激光塵埃粒子計數器中***常用的光檢測器是光電倍增管和光電二極管。

光電倍增管把光電子放大幾萬倍后轉換成幾個毫伏到幾十毫伏的電信號，具有光譜線性好、響應時間快、暗電流小的優點，缺點是體積大。光電倍增管工作時需加上幾百伏特的負高壓，儀器中有相應的高壓產生電路，在對儀器進行調試或校準時應注意安全。光電二極管是一種受到光照后能產生電子的半導體元件，具有體積小、外圍電路簡單的特點，常與檢測腔做成一體。

流量監控

激光塵埃粒子計數器的采樣流量一般為2.83L/min或28.3L/min，進口儀器常標識為0.1cfm（立方英尺每分鐘）或1cfm，主要是為了便于進行符合Fed-Std-209E的潔凈度的計算。大流量的采樣（28.3L/min）更能準確地反映空氣的潔凈狀況，但使采樣濃度降低。

氣泵及過濾器
