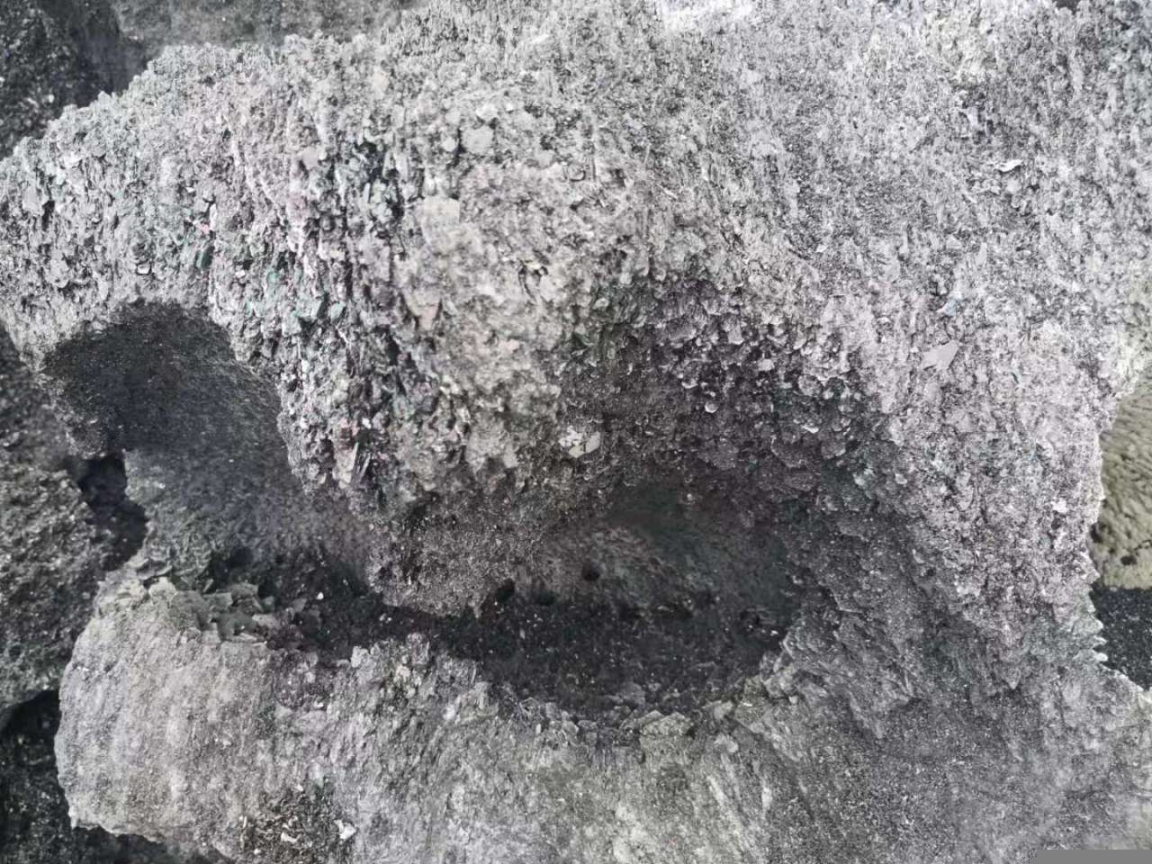

碳化硅原塊

碳化硅（SIC）是半導體界公認的“一種未來的材料”，是新世紀有廣闊發展?jié)摿Φ男滦桶雽?dǎo)體材料，發展歷程如下。

特性：碳化硅允許運行溫度和輻射暴露優于硅的材料，并且在高電壓情況下絕緣擊穿電場強度方面也擁有有利的性能；高電子速度意味著可以在較高頻率下使用該材料；用于散熱的高導熱性為其提供了可在功率器件中使用的較大潛能。

或者更簡單地說，可小型設計中高溫下的更率和更少損失。節能+大功率。

那為什么碳化硅功率器件遲遲無法推廣？

現在碳化硅工藝發展面臨大的問題就是如何解決由于材料過硬導致的高昂成本。目前同一規格的產品，碳化硅器件的價格是原有硅器件的5~6倍。這么高的價格自然阻礙了碳化硅功率器件的應用推廣，用戶只有在對性能與可靠性要求極為嚴苛?xí)r，才會考慮使用碳化硅產品。

因?yàn)樘蓟璨牧陷^傳統硅材料硬度高很多，因此在生成晶體的時候就容易出現缺陷，此外過硬也會導致生成晶體的速度變得很慢，晶圓的尺寸也做不大，現在只能做到6英寸。合格率低與生產速度慢，無怪乎碳化硅的價格這么高。

當碳化硅器件的價格是硅器件價格的兩到三倍的時候，碳化硅市場應該就到了爆發的臨界點。

現今應用為廣泛的是4寸晶圓，而6寸的市場需求量也越來越高，不過從4寸到6寸的轉變并沒有預期的快，雖然6寸的價格成本更有優勢，但主要問題在于6寸碳化硅的外延材料品質，還無法達到一定水準。我認為，在2?3年內，4寸的商機仍是可期的。 除了碳化硅元件備受矚目，擁有中、低功率應用優勢的氮化鎵(GaN)元件也緊追在后。

就此推薦揚杰科技，研報很多，摘錄一些。

公司與中國電子科技集團公司55所、凡實投資、吉泰科源、國宇電子簽訂《意向協議》,各方同意揚杰科技通過增資和股權轉讓方式取得國宇電子38.87%股權。55所承諾,進一步加強對國宇電子的支持力度,實現五十五所相關業務在國宇電子生產平臺上的融合。另外55所和揚杰科技在碳化硅芯片和模塊產品方面開展合作。

中國電子科技集團55所是國內少數從4-6寸碳化硅外延生長、芯片設計、制造領域?qū)崿F(xiàn)全產業鏈。55所擁有4英寸碳化硅晶片產能,碳化硅器件國內,主要供,雙方的合作有利于發揮協同效應,整合國內碳化硅產業領域優勢資源,第三代半導體產業化突破可期。同時,通過此次合作可以嫁接中國電子科技豐富的集團資源,未來切入更多領域,成長空間打開,國內碳化硅芯片龍頭雛形已現。

下一步需要去挖掘揚杰科技的碳化硅產業化進程以及利潤的情況，在公司互動平臺上，公司表示“目前正在積極推進SiC芯片與器件的研發進程，待產業化技術成熟后，公司會根據市場需求，合理規劃產能。SiC相關研發有利于公司實現布局第三代半導體產業的發展戰略，助力公司產品進入新能源汽車、充電站(樁)等市場”。

接下來，只需要跟蹤，好公司等待好價格。
