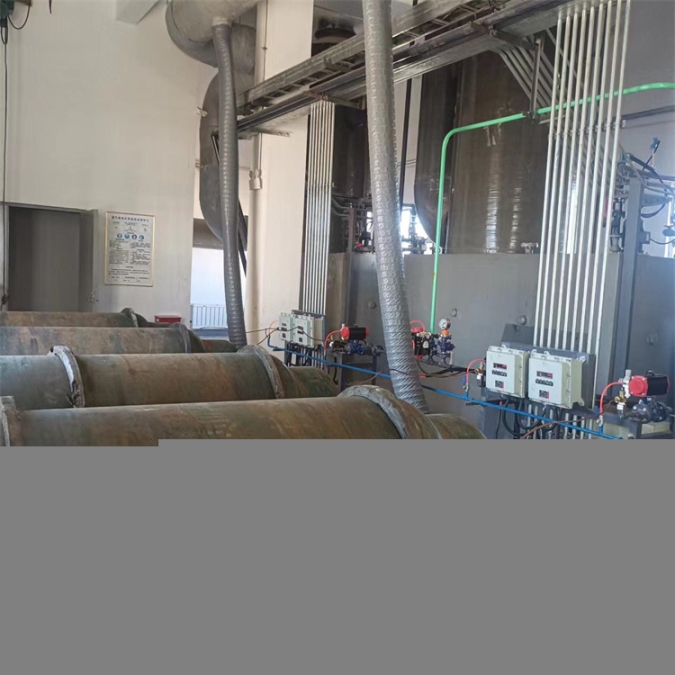

氯氣脫水干燥裝置概述：
1.1、氯氣脫水干燥系統主要由氣體進口流量計量系統，脫水分離干燥系統、干燥再生凈化系統、干燥器再生廢氣處理系統等組成。
1.2、主要用途：應用于氯氣站設備，去除中的水分，對進行進一步的提純，防止氯氣管道腐蝕。
1.3、流程簡述如下：氯氣進氣裝置壓力為0.70MPa，溫度控制在30℃，先氯氣進入本界區原料過濾器，過濾器中分離掉其中夾帶的部分雜質，然后自塔底進入正處于吸附狀態的吸附塔內，經串聯兩級吸附。在吸附劑的選擇吸附下，其中的絕大部分水H2O和部分NCL3被吸附下來，未被吸附的凈化氯氣從塔頂流出，經緩沖罐穩壓并計量后連續送下工序。
1.4、當吸附傳質區(稱為吸附)到達床層出口預留段時，通過另兩臺吸附塔的相應程序控制閥，將其轉入吸附過程，再關掉原吸附塔的原料氣進料閥和產品氣出口閥，停止吸附。將其轉入再生過程。吸附塔的再生需經過降壓、吸附劑加熱、吸附劑冷卻和凈化氯氣升壓等四個過程。
裝置要求：
4.21、再生采用氬氣，減少氯氣損失且不能帶入任何其他化學物質。
4.22、吸附劑采用密相裝填技術，可進一步減小床層死空間，提高有效組分回收率。
4.23、無環境污染。
4.24、采用新型吸附塔結構，具有更好的氣體分布效果和更小的吸附塔死空間。
4.25、本裝置的所有升溫和降溫過程均采用了自適應調節控制，可其吸附塔的溫度變化過程接近于理想曲線，該功能吸附、解吸過程的平穩和。
4.26、采用成熟的控制軟件可自動實現吸附時間的優化,該功能可裝置長期處于經濟的運行狀況，而不受操作工水平和操作精心程度的影響。
4.27、用于受壓部件的材料需由材料供貨廠家提供的材料質量合格書，包括材料等級、化學成分和機械性能，以及由制造廠提供的有關檢查和試驗的。而非受壓件的材料，材料廠家也需提供的材料質量書等。
4.28、為了實現整個氯氣脫水單元裝置長期、穩定的運行，并、快速地進行控制，儀表和控制系統地設計及硬件選擇、可靠的。整個氯氣脫水單元采用西門子S7-300PLC控制器，并能與全廠系統通訊。PLC控制器具備現場控制和遠程控制切換開關。

公用工程
4.41、冷卻水
4.411、給水： a)溫度：常溫 b)壓力：O.40MPa（G）
4.412、回水： a)溫度：40℃ b)壓力：O.20MPa（G）
4.42、供電（廠用電）
4.421、低壓動力電源： LV AC380V，50Hz，3P+1N
4.422、低壓控制和照明電源：AC220+7%-10%，50Hz，3P+1N +1PE
4.43、再生干燥氬氣
4.431、壓力0.6MPa
4.432、氬氣純度：
4.433、氬氣耗量：4m3/h

使用環境
4.31、溫度：—20℃～40℃。
4.32、相對溫度：小于90%。
4.33、大氣壓力：86kpa ～ 106kpa
4.34、電源：380V   220V±10%；50HZ±2HZ

裝置界區
本裝置界區自原料氯進入氯氣脫水單元開始，到產品氯氣送出界區（包括必要的氣體緩沖設備和氣體計量），系統界區外1米法蘭接面（或接口）為買賣的界區交接面。
氯氣脫水干燥裝置的開機步驟
 開機上電后，點擊控制箱上面觸摸屏，顯示如下的畫面，點擊當前登錄用戶名：選擇（操作員）選項，輸入密碼（1234）登錄
