加藥裝置根據工藝流程向各種系統中注入化學藥液的成套裝置

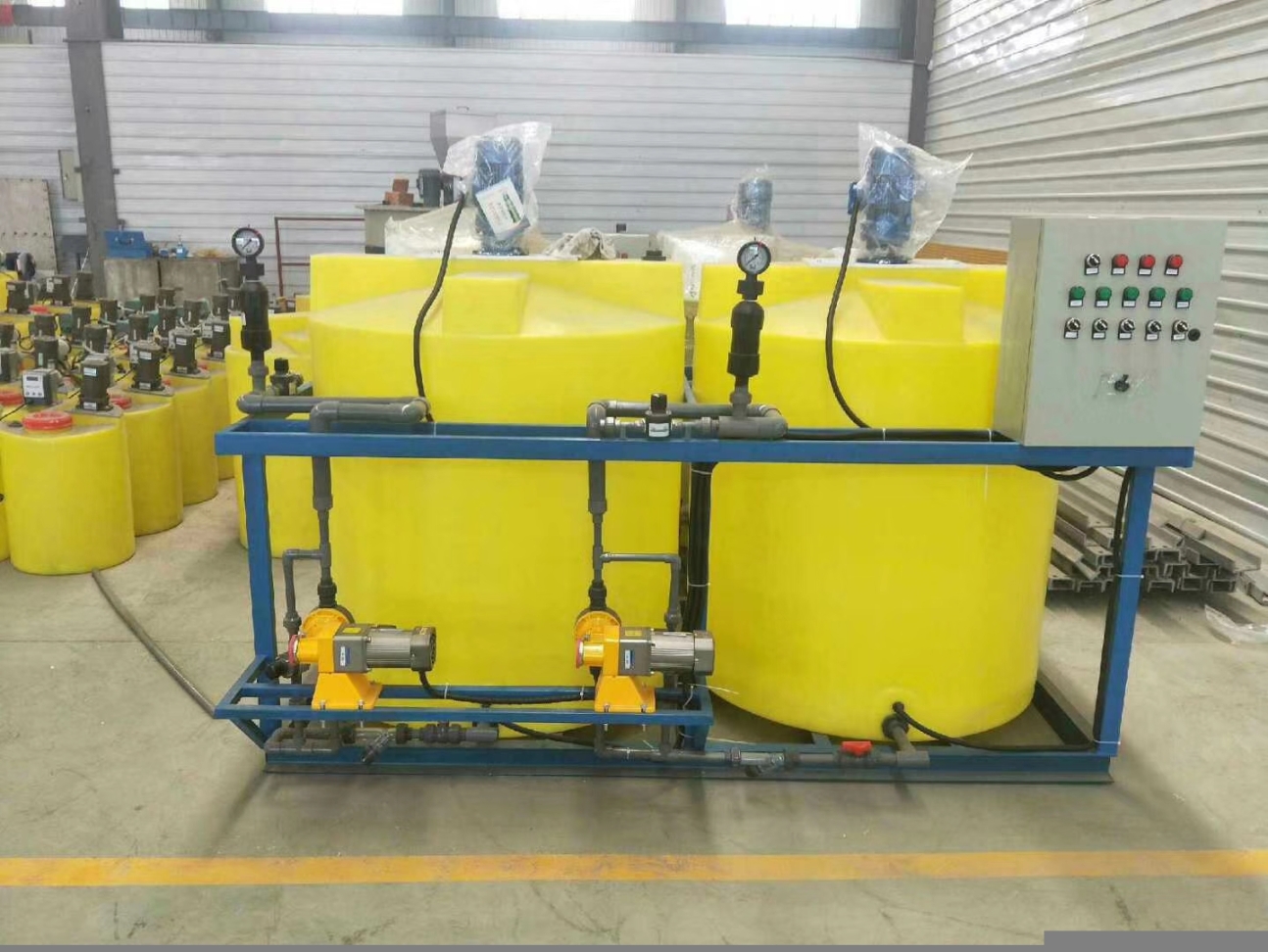

加藥裝置是一款自動加藥產品，主要用于污水自動加藥、電廠的鍋爐給水、循環水、加聯氨、磷酸鹽等處理，也可用于石油、化工、環保、供水系統等行業。單元組合式加藥裝置，主要有溶液箱、計量泵、過濾器、安全閥、止回閥、壓力表、緩沖罐、液位計、控制柜等組成一體化安裝在一個底座上。用戶只需將組合式加藥裝置安放在加藥間，將進水口、出藥口接好并接通電源即可啟動投入運行，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，對整機系統的質量、安全和現場投運提供了可靠的保障。
使用范圍
主要用于電廠和電站；水處理過程中向自來水、廢水、污水中加藥。主要用于有關給排水處理、環保等工藝流程。如自來水廠、賓館、飯店、游泳池、污水處理廠等。
三、工作原理
全套裝置主要包含進料系統、儲藥桶、加藥系統、動力控制系統等。
工作原理
全套裝置主要包含進料系統、儲藥桶、加藥系統、動力控制系統等。
溶解桶配有液位計、低液位報警、閥門等自動運行所需的設施。桶體外壁裝磁翻板液位計，實時觀測桶內液位，在桶體上面有進料口，備用口，在桶體則面?zhèn)溆谐隽峡?、排污口、溢流口、液位?jì)接口以及相應配套的閥門。當桶內液位小于設低液位值時，自動開啟報警系統，加藥泵暫停。
加藥系統包括離心泵，電磁流量計和相關閥門等。
技術參數
1、流量范圍：0-1800 L/H。 2、壓力范圍:： 0-0.6 MPA。
3、電機功率： 750W, 1.1KW, 4、驅動系統： 兩相、三相
1.5KW, 220V / 380V , 50/60Hz 標準電機或防爆電機
5、防護等級： IP55。 6、流量控制：手動控制, 自動控制
7、泵頭： SUS304, SUS316, PVC, PTFE。 8、隔膜： PTFE。
9、單向閥: SUS304, SUS316, PVC, PTFE。 10、閥球： SUS304, SUS316, 陶瓷。
11、環境溫度:：-30℃～60℃。
自動加藥裝置是供投加水質穩定劑、混凝劑、消毒劑等多種性能的水處理藥劑。本設備具有結構緊湊、安裝操作方便、性能穩定等特點。且能耗小，耐腐蝕,低噪音。
應用領域：
1.適用于中央空調冷卻循環水系統，冷凍水系統
2.適用于游泳池、自來水廠、高層二次供水等生活生產用水
3.適用于化工、醫療。電子等行業得廢水處理
4.適用于熱電廠、化工廠等工業水系統、鍋爐系統
5.火力發電或石油化工冷卻循環水處理
1、智能自動加藥:
智能控制系統把在線儀表所測得的水質數據與預先設定的標準值不斷進行比對，若測得的數據與預先設定的值有偏差，則加藥泵打開加藥，待水質指標恢復正常后，加藥泵關閉停止加藥。
智能自動加藥的優點:避免人工投加、計量準確均勻、加藥及時無滯后。
2、在線自動檢測:
加藥系統配備的在線儀表能夠及時檢測水質指標，直觀地反映出水質的好壞，有利于維護人員及時掌握水質動態。
全自動加藥裝置系統主要部件1、全自動智能控制系統2、隔膜計量泵3、加藥桶4、污垢熱阻在線監測儀(選用)5、水質參數在線監測儀 電導率在線控制儀 PH值在線監測儀(選用) 藥劑濃度監測儀(選用) 腐蝕實時在線監測儀6、電磁排污閥(選用)7、脈沖流量?jī)x(選用)
全自動加藥裝置技術說明
1、LG-200電磁隔膜加藥泵:
當系統電導率低于設定值下，智能控制柜控制加藥泵進行加藥，直到電導率恢復設定值上，智能控制柜控制加藥泵停止加藥。
產品性能穩定，加藥準確均勻、加藥量和輸出壓力都可以根據現場實際需要進行調節。
2、LG-200PE加藥桶:
該加藥桶為水處理藥劑的容器，圓形，PE材料，不會變脆破裂，使用壽命超過10年。專為自動加藥設計，剛性十足，即使?jié)M載也不會產生變形，半透明材質易于從外部觀察桶內的藥劑余量。藥桶面蓋的高剛度使其能提供足夠的承托和位置以安裝加藥泵和低液位報警裝置等。
3、LG-200智能電導率在線控制儀:
循環水系統所用的水都是市政自來水，其出廠之后有一個基本固定的電導率值，循環水系統在運行時會不斷蒸發濃縮，其電導率值會不斷增大，過高的電導率對循環水系統來說是危險的。電導率可以用來反映循環水系統蒸發濃縮程度，循環水運行后的電導率值除以市政自來水的電導率值得到的商即是濃縮倍數。所以有效控制循環水系統的電導率是很重要的。
循環水系統中電導率儀的作用是通過控制和調節循環水系統的電導率大小達到控制循環水系統濃縮倍數的目的。預先設定電導率的上限和作用下限，當循環水系統的電導率設定的上，循環水系統此時就應該進行排污，降低循環水的濃縮倍數，同時系統補水也該同步進行，智能控制柜給出信號令加藥泵關閉暫停加藥;當循環水系統的電導率低于設定的作用下，循環水系統此時應關閉系統排污口，智能控制柜給出信號令加藥泵打開加藥，加藥量的大小可以通過電導率控制器進行調節和校正。
4、LG-200低液位報警裝置:
加藥系統的藥桶容積都是固定的，而加藥時間和加藥量是不確定的，值班工程師無法準確掌握藥桶藥劑的余量而及時補充。藥劑在加了一段時間之后會加完，而加藥泵并沒有斷電，加藥泵就會出現無藥空打的現象，如果加藥泵長時間無藥空打的話會燒化加藥泵的控制電機，令加藥泵損壞，影響系統的正常加藥。
低液位報警裝置的作用就是當藥桶里的藥劑余量接近極限值時，報警信號燈亮起，從而通知值班工程師往藥桶里補充藥劑，從而避免了上述情況的發生。
6、LG-200智能控制系統:
整個加藥系統的大腦和控制指揮中心，協調整個系統各部件的工作。
1)、在線控制加藥系統加藥泵的打開和關閉;
2)、在線檢測并控制循環水系統的電導率;
3)、在線控制加藥系統藥桶藥劑的余量，當出現低液位時給出報警信號;
4)、在線協調系統補水、系統排水、加藥、液位報警裝置的作用關系。
加藥裝置主要用于電廠的給水、爐水、循環水、廢水等處理，也可用于石油、化工、環保、供水系統等行業。單元組合式加藥裝置，主要有溶液箱、計量泵、過濾器、安全閥、止回閥、脈沖阻尼器、水位表、控制柜等組成一體化安裝在一個底座上。用戶只需將組合式加藥裝置安放在加藥間，將加藥管接好接通電源即可啟動投入運行，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，對整機的質量、安全和現場投運提供了可靠的。
綠谷通泰加藥裝置使用規范加藥裝置使用規范?
一、加藥裝置的組成
加藥裝置由溶液罐、若干法蘭、閥門等組成。配置兩臺計量泵，兩臺計量泵為一用一備，這樣方便用戶在不停機的狀態下進行檢修、更換配件。
本裝置主要部件有：
1、溶液罐 2、攪拌器 3、液位計 4、過濾器 5、安全閥 6、計量泵 7、緩沖器 8、球閥、止回閥、截止閥 9、壓力表及相應管道等。
說明：隔膜式計量泵流量50L/h,壓力1.0MP；
隔膜式計量泵電機功率為0.75W，絕緣等級為F級；
攪拌器由電機、減速器、攪拌棒組成，電機功率為0.55KW，減速比為45：1；
裝置所有部件包括工作平臺、扶手等均安裝在同一個碳鋼底盤上。
加藥裝置的使用
用戶按照投加料溶液的比例來配置藥劑，通過計量泵來投加
1、連接加藥裝置，然后檢查每個法蘭接口，加以固緊，以免流體泄漏。
2、連接計量泵的電源:
(1)、打開電控柜接線盒，將符合計量泵電動機要求的三相四線制電源線接入對應的接線端子。
(2)、通過控制操作開關瞬時啟動攪拌機，觀察電動機轉向，若轉向正確，固定好接線盒。若轉向不正確，調整相序后再固定好接線盒。
3、關閉排污閥。將藥液容器加滿藥液。
4、開啟加藥系統的閥門，啟動計量泵。
5、加藥裝置配置兩臺計量泵，其中一臺為加藥用泵，另一臺為備用泵。
特別注意：
1、加藥時，打開啟動計量泵（應確保此計量泵及相關管路暢通完好）對應的一路管路，關閉另一路管路。
2、裝置頂部設有溢流管，防止藥液的溢流，通過排污管路流出。
3、在加藥計量泵的入口處設有管式過濾器，防止大顆粒固體物質進入計量泵，將計量泵損壞。
三、加藥裝置的維護
加藥裝置的管路應隨時保持暢通，定時不定時地對裝置各連接部位、過濾器、進料口、出料口等進行檢查，觀察這些部位是否有沉積物質，如發現這些癥狀，應及時加以清理。
要定期檢查計量泵進料口是否堵塞，對管線、過濾器定期清洗，以防堵塞。
定期檢查攪拌裝置，查看攪拌軸是否轉動靈活，葉輪是否扭曲變形，聯軸套是否松動，以免軸扭力過大，消耗攪拌功率，如有損壞應及時更換。
要定期對安全閥、壓力表及各管線閥門進行檢查，以免發生泄露事件。備用泵與使用泵應交替使用，避免長期啟用或停用同一臺泵。
產品特點：
1、可投加各種配比的水處理藥劑，計量準確。
2、自動化程度高，操作簡單、能耗低。
3、安裝及使用 維修簡單、方便。
4、耐腐蝕性強，耐強酸強堿，安全可靠。
5、如用戶需要，系統 可實現遠程控制，并接入計算機管理系統。
