簡介

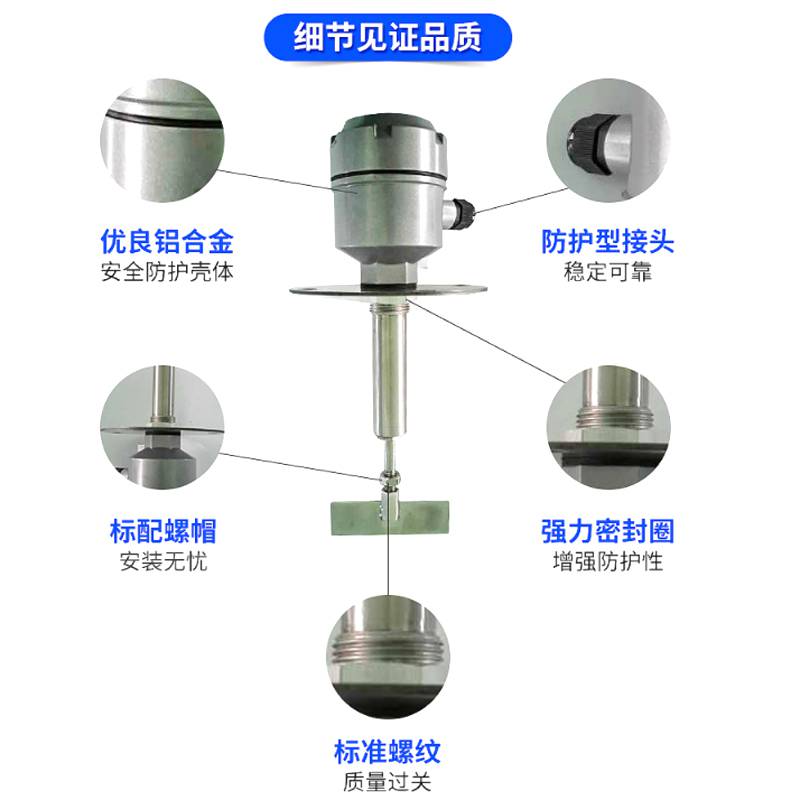

阻移料位計擺動式物位計釆用進口電機, 金屬制造的微動開關是選用中美合資生產的Zipir型,料位計內部零部件全部采用鍍鉻，防腐處理。檢測板采用304不銹鋼制造，它的復位彈簧也采用不銹鋼材料，連接檢測板的開口銷采用不銹鋼。配安裝法蘭

UZP-10煤倉間高溫抗震型阻旋式料位開關安裝參數圖

特點：
   1、結構簡單；
   2、
   3、防塵；
   4、耐沖擊；
   5、無繁雜電氣線路；
   6、控制可靠；
   7、可長期運行。

UZP-10煤倉間高溫抗震型阻旋式料位開關安裝參數圖

主要技術參數：
   1、電源電壓：AC220V、AC110V、DC24V；
   2、消耗功耗：＜10W；
   3、輸出信號：繼電器輸出無源信號；
   4、動作頻率：6次/分；
   5、環境溫度：-40～85℃；
   6、工作延時：2～6秒；
   7、檢測板擺角：30°±5°；

 8、環境濕度：≤85%；
   9、介質溫度：＜180°；
   10、工作壓力：≤1.0MPa；
   11、法蘭連接尺寸：法蘭外徑：φ195/φ160
                     孔中心距：φ160/φ130
                     孔    徑：4-φ18 /4-φ14
                     料倉開孔尺寸：φ116/φ90
   12、螺紋連接尺寸：G11/2”管螺紋；
   13、安裝形式：側裝、頂裝。

工作原理

利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動。當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態。針對使用于比重相差較大的物料，

、扭力調節：

　　1、根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至強，反之則調至弱。

　　2、請勿隨意更換扭力彈簧，以免造成誤動作。
