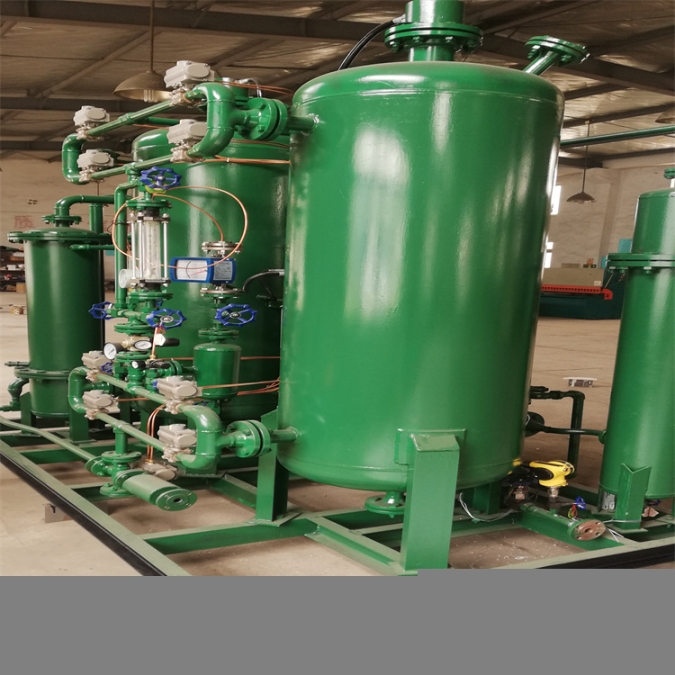

本裝置為五塔PSA制氫裝置，它的關鍵部分由五個吸附塔（以下簡稱A、B、C、D、E塔）和33個氣動閥組成。另外，為提高氫氣回收率和氫氣純度，本系統配備了兩臺真空泵（一開一備）和一臺真空緩沖罐；在系統出口管道上裝有一臺壓力調節閥，用以調節、穩定系統操作壓力。解析氣直接通過消聲阻火器放入大氣或輸入燃料系統作燃料。
工藝流程介紹（見帶控制點工藝流程圖）
從甲醇重整系統來的重整氣先通過KV1A氣動程控閥進入吸附塔A進行吸附分離，分離后的產品氫氣通過KV2A氣動程控閥經計量后進入氫氣緩沖罐；吸附塔吸附完畢后，KV1A、KV2A氣動程控閥關閉，KV4A氣動程控閥打開，分別向吸附塔C、D、E一、二、三次均壓，以回收塔內的殘余H2。均壓結束后，KV4A氣動程控閥關閉，并打開KV3A和KS131氣動程控閥逆向放壓進行A塔吸附劑的再生，至塔內壓力接近于常壓，解吸氣經阻火器排入大氣；然后關閉KS131氣動程控閥，打開KS132、KS133氣動程控閥進行真空解吸至規定時間結束。真空解吸結束后，關閉KV3A氣動程控閥，并打開KV6A氣動程控閥，分別在規定時間內由B、C、D三塔對A塔進行一、二、三次升壓；然后關閉KV6A氣動程控閥，并打開KV5A氣動程控閥對A塔進行終充壓。終充壓結束后A塔進入下一輪吸附分離過程。
其它四塔吸附過程與此相同。
五個塔的吸附順序依A、B、C、D、E分別進行。五塔依次吸附一次則一輪循環結束。每一輪循環共有20個步序，每一步序的時間可通過計算機輸入并修改。吸附時間的修改，由技術人員根據工藝對產品氫氣的純度的要求進行修改，其他任何人不得擅自修改操作參數。
在運行過程中，由于種種原因可能導致產品氫氣不合格。經再線氫氣分析儀檢測發現后，須通過操縱進氫氣緩沖罐前的放空閥K203進行限流放空，直至合格為止，然后繼續進氫氣緩沖罐。

工作原理和過程實施
本裝置采用變壓吸附（PSA）分離氣體的工藝，從甲醇重整氣（包括各種含氫氣體）中提取氫氣。其原理是利用所采取的吸附劑對不同吸附質的選擇吸附和吸附劑對吸附質的吸附容量隨壓力變化而有差異的特性，在吸附劑選擇吸附條件下，將原料氣在壓力下通過吸附床層，高壓吸附除去原料中雜質組分，低壓下脫附這些雜質而使吸附劑獲得再生。小分子的氫氣不被吸附而通過吸附床層,達到氫和雜質組分的分離, 得到產品氫氣。
整個操作過程是在環境溫度下進行。

停車和停車后再啟動
停車分為三種情況：
1. 正常停車—有計劃的停車；
2. 緊急停車—突然停電或裝置出現故障要立即停車；
3. 臨時停車—因故不超過1小時的停車。
一、正常停車：
正常停車是有計劃的停車，停車前通知本裝置前后有關工序，然后按下述步驟實施正常停車：
1. 關閉裝置原料氣閥。
2. 關閉裝置產品氣出口閥，使系統保持全封閉狀態。
3. ?？刂破麟娫?，停氫分儀電源，關取樣閥。
4. 系統保壓（各吸附塔均應保持正壓）
二、緊急停車：
1. 迅速關閉裝置原料氣閥
2. 迅速關閉裝置產品氣出口閥
3. 根據現場具體情況，可參照正常停車步驟處理。
三、臨時停車：
1. 點擊控制器停止按鈕，關閉所有程控閥，使吸附系統工作步驟保持在當前狀態；
2. 根據需要，關閉原料氣閥；
3. 根據需要，關閉產品氣出口閥。
四、長期停車
1. 同正常停車1、2操作步驟；
2. 將各吸附塔壓力按手動操作逐步放空至壓力為零為止；
3. 在原料氣通入置換氮?dú)猓?br/>4. 按手動操作控制按鈕，對各吸附塔進行氮?dú)庵脫Q，直至塔內含氫量在區（小于3％H2）
5. 同正常停車3、4操作步驟。
五、停車后再啟動
1. 正常停車或長期停車后再啟動
按第三章方法執行。長期停車，在啟動前整個裝置是否需要氮?dú)庵脫Q應視具體情況而定。
2. 緊急停車后啟動
緊急停車后，各塔基本上都保持在正常工作狀態，因停車后控制器具有記憶功能，控制器應處于停車時的程序步驟。打開控制器的電源，直接點擊啟動按鈕裝置即可啟動。
3. 臨時停車后啟動，只要各吸附塔壓力狀態與控制器處于的程序步驟是一致的，直接點擊啟動按鈕裝置即可啟動。
4. 如果在停車時關閉了原料氣閥和產品氣出口閥，應在開車前打開。

變壓吸附系統啟動投運
裝置啟動分初次開車和正常開車。初次開車前應做好一系列準備工作；而正常開車時只要按規定的操作步驟進行啟動。
一、初次開車前的準備工作：
在裝置安裝完畢后，對整個裝置應進行吹除和氣密性試驗，合格后對吸附塔裝填吸附劑。
用戶在使用前應對程控系統進行嚴格的檢查及調試，以整個裝置可隨時投入運行。
在投入原料氣之前，還用干燥、無油的氮?dú)猓ɑ虺檎婵眨?duì)整個裝置的設備和管道進行置換，使氧含量降到0.5％以下，因?yàn)楸狙b置的原料氣、產品氣和解析氣均含有大量的氫氣，如果不預先將裝置內的氧置換掉，那么在開車時容易引起爆炸燃燒。
二、投料啟動
在經過整個裝置的工藝、儀表檢查及確定置換合格后，裝置已處于隨時可投料運行狀態。
當裝置啟動前，先將計算機操作畫面置于變壓吸附自動-手動操作畫面，然后點擊自動操作按鈕，觀察變壓吸附系統處于哪一個工作狀態；再點擊手動操作按鈕，使變壓吸附系統處于備用狀態。
吸附工序啟動步驟如下：
1.啟動空壓機，并將其壓力控制在0.6-0.7MPa；
2.開重整系統流量計旁通閥，關小重整氣放空閥，向變壓吸附系統充氣，并通過調節重整氣放空閥維持重整系統壓力；
3.開K201、K202閥；
4.點擊計算機變壓吸附系統自動操作按鈕，開始向吸附塔充氣；
5.開并調節吸附系統放空閥K203,維持吸附系統壓力在0.2-0.3MPa，進行低壓運行，調整并對系統進行置換；
6.調節吸附系統放空閥K203,維持吸附系統壓力在0.6-0.7MPa，進行中壓運行，調整并對系統進行置換；
7.調節吸附系統放空閥K203，維持吸附系統壓力在0.9-1.0MPa，在正常操作壓力下運行，調整并對系統進行置換；
8.啟動在線分析儀，對產品氣進行分析，若合格即可將其切換進入氫氣緩沖罐。
9.打開并設置氣體壓力調節閥在1.0MPa，將產品氣送入氫氣緩沖罐并對其進行置換。置換氣由氫氣緩沖罐底部排污閥排出進入大氣。
由于此時排出的氣體已基本是純氫了，操作中應采取低壓、小量、多次的方式進行，嚴防出現爆炸燃燒情況。
置換過程中，隨時調整重整氣放空閥和吸附系統放空閥，以控制兩套系統操作壓力，保持操作系統的穩定運行。
裝置投入正常運行后，產品流量計的工作壓力恒定在吸附工作壓力，故流量計不需要壓力變化的修正。流量計出廠時以將工作流量換算成標準狀態下的流量，使用時可直接讀數。
產品純度：一個吸附塔具有吸附雜質的能力（即在一個吸附—再生循環里能提純一定數量的原料氣）。所以循環時間過長或原料氣流量過大，產品純度會下降；循環時間過短，原料氣流量過小，產品純度很高，會引起床層未能充分利用，使產品組分的損失。本裝置通過調整循環時間的方法可生產出不同純度的產品，其純度控制范圍通?？刂圃?8—99.99％之間。
裝置的回收率：本裝置不同純度的產品氣，對應著不同的回收率。產品純度越高，產品組分的回收率越低。所以在操作中不應單純追求產品的純度，需要根據實際需要出發，選擇適當?shù)募兌纫垣@得較高的效益。本裝置采用三次均壓，即多了一次產品氣死體積的回收，其回收率得到較大提高，一般情況下，可達到85—90％。
以上介紹的裝置啟動步驟，適合裝置的次開車和停車時間較長后再啟動時使用。如停車時間較短，啟動時可加快升壓速度。
氫氣系統運行要點（摘錄于GB4962-85《氫氣使用技術規程》第四章）
1. 輸入系統的氫氣中含氧量不得超過0.5％；
2. 氫氣系統運行時，不準敲擊，不準帶壓修理和緊固，不得超壓，嚴禁負壓。
3. 管道、閥門凍結時，只能用熱水或蒸汽加熱解凍，嚴禁使用明火烘烤。
4. 設備、管道和閥門等連接點泄漏檢查，可采用肥皂水或攜帶式可燃?xì)怏w防爆檢測儀，禁止使用明火。
5. 不準在室內排放氫氣、吹洗置換。放空降壓，通過放空管排放。
6. 當氫氣發生大量泄漏或積聚時，應立即切斷氣源，進行通風，不得進行可能發生火花的一切操作。
7.新安裝或大修后的氫氣系統做耐壓試驗、清洗和氣密性試驗，符合有關的檢驗要求，才能投入使用。
8. 氫氣系統吹洗置換，一般可采用氮?dú)猓ɑ蚱渌栊詺怏w）置換。
⑴. 氮?dú)庵醒鹾坎怀^0.5％。
⑵. 置換防止死角未殘留余氣。
⑶. 置換結束，系統內氧含量三次分析合格。
9. 氫氣系統動火檢修，系統內部和動火區域的氫氣含量不超過0.4％。
10. 防止明火和其它激發能源，禁止使用電爐、電鉆、火爐、噴燈等一切產生明火、高溫的工具余熱物體；不得攜帶火種進入禁火區；選用銅質或包銅合金工具；穿棉質工作服和防靜電鞋。
