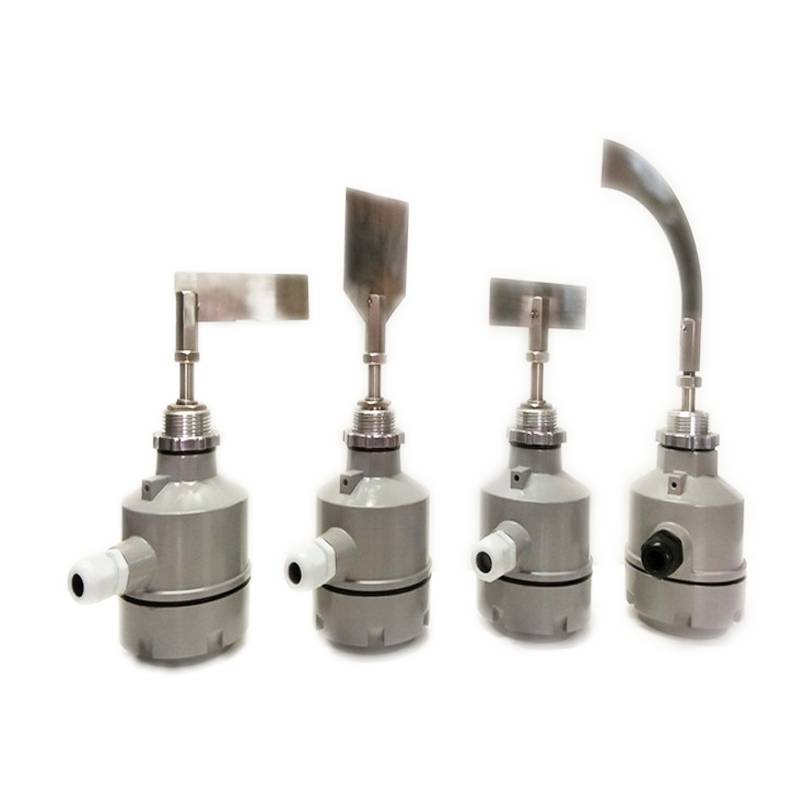

RN3004E031FA3Q3A家具加工除塵器料倉用阻旋料位控制器

RN3004E031FA3Q3A家具加工除塵器料倉用阻旋料位控制器

簡介

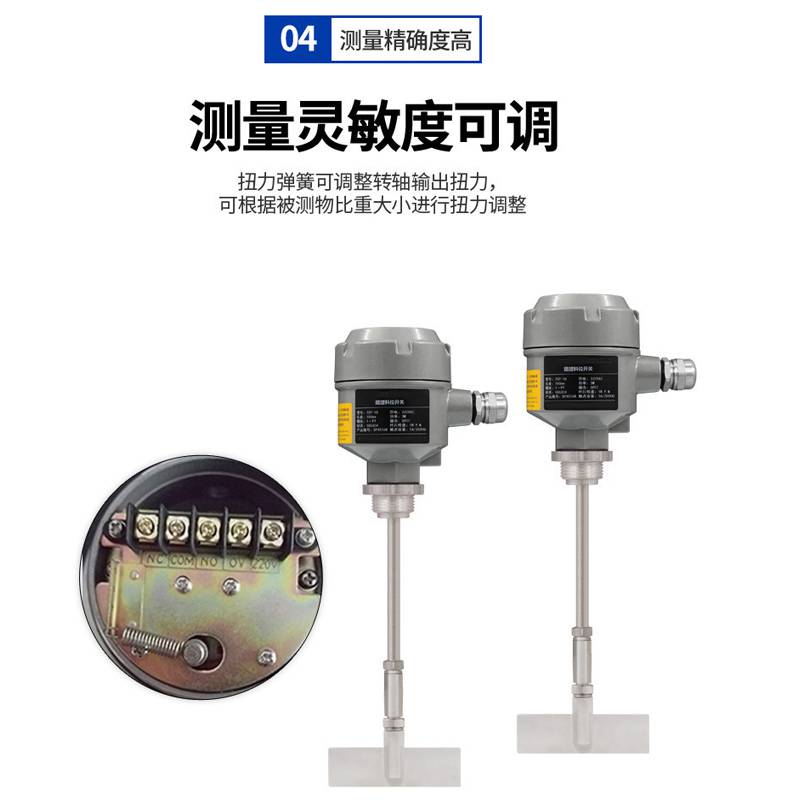

阻旋式料位開關應用于現代工業生產過程和倉儲部門?？蓪?duì)敞開式容器內的粉狀及顆粒狀物料進行料位上、下限監測和控制，具有：結構合理、安裝簡便、高等優點，是替代進口的好產品。為了適應各種物料不同比重需要，設計了調節檢測靈敏度的五檔裝置。阻旋式料位開關采用了過載保護裝置，有效地避免了由于使用不當或非正常外力對電動機及減速器所造成的損壞。產品適用于冶金、礦山、化工、飲料、水泥、塑膠、化纖行業的粉料、顆粒等固體物料的高低限位控制。

RN3004E031FA3Q3A家具加工除塵器料倉用阻旋料位控制器

技術參數：

   物料形態：粉、粒狀

   粒   度：≤20mm

   容   重：≥0.5g/cm2

   物料溫度：常溫型：0～55，高溫型：55～150℃

   物料濕度：以不粘附葉片為限

   環境條件：溫度：-10～55℃，濕度：≤85%

   轉   速：1轉/分

   工作電源：220VAC，5A、24VDC/24VAC

   信號輸出：SPDT

   功   率：3W

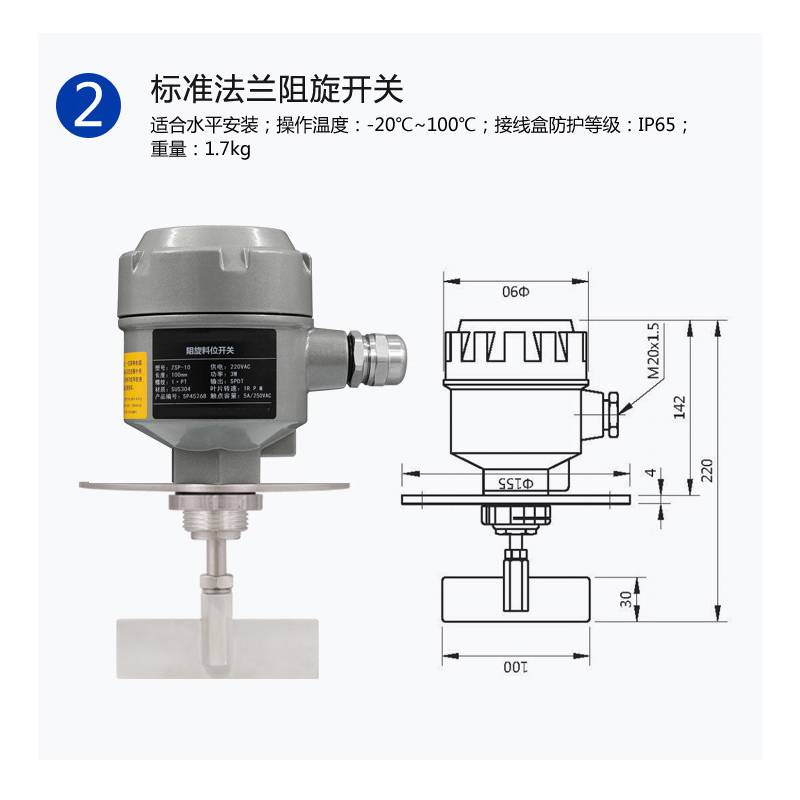

   連接方式：螺紋：G1″，法蘭：按用戶要求規格制作

   電氣接口：M20*1.5

   防護等級：IP65

主要特點：

   1、采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。

   2、抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。

   3、防抖性能設計：即使在物料流動時也不會發出錯誤信號。

   4、料位顯示功能：采用命高亮度指示燈，料位顯示直觀方便。

   5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長其使用壽命。

   6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。

   7、防塵密封性能，即使1MPa壓力，粉塵也無法進入。

   8、抗震性及防松結構設計，有效避免部件松動及滑脫；采用 不銹鋼材料，使其具有優良的抗腐蝕性及性能。

RN3004E031FA3Q3A家具加工除塵器料倉用阻旋料位控制器

訂貨須知

提供被測物料名稱、密度、倉內溫度、壓力，除標準型外其他探頭特殊要求請注明。

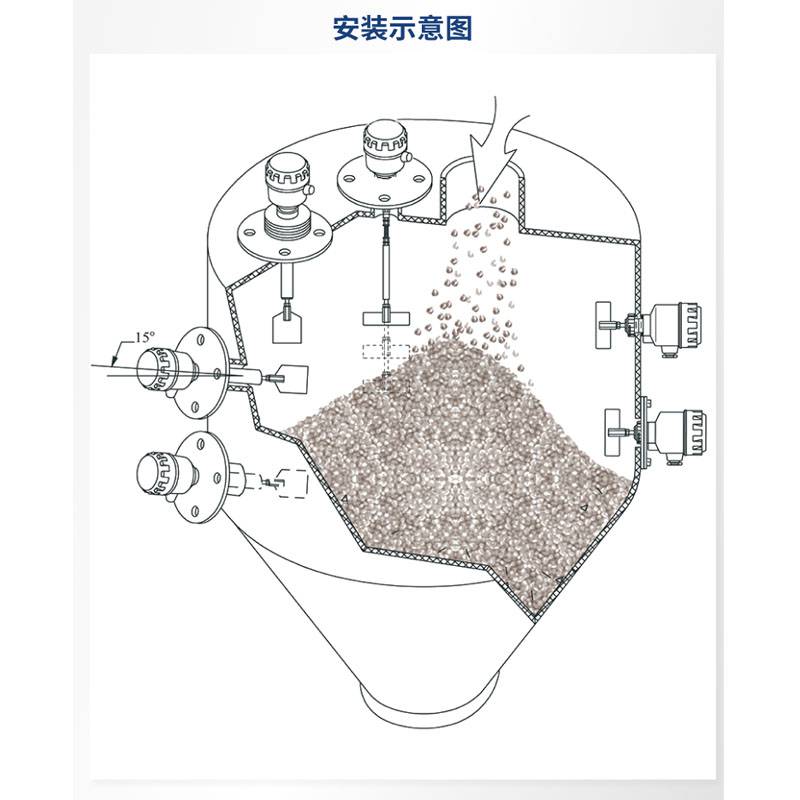

4.1探頭安裝

1.探頭安裝應水平方向向下傾斜（＞5°）        2.探頭安裝位置應遠離進料口（＞10cm）

3.探頭應與容器壁保持一定距離（＞10cm）       4.屏蔽段應伸出容器壁內側（＞5cm）

5.高低料位探頭之間的距離大于50cm             6.當筒槽或輸送管路安裝有振動設備時，須考慮是否會損壞開關的內部零件。

7.如果開關用于探測液體，請勿                 8.安裝在有攪拌設備的儲罐選時，應

  將開關裝在進水口下方避免液                 用附有延時設定功能的電路板，以避

  體沖擊感應棒而造成誤動作。                 免波動造成誤動作。

探頭安裝接口根據設備情況按如下選擇：

1.儀表上配有11/4＂和1″管螺紋兩種螺紋安裝接口

 ① 用于振動較大的設備應選擇11/4＂管螺紋安裝接口；

② 用于溫度較高的設備應選擇安裝接口；

③11/4＂管螺紋安裝接頭能夠承受的高工作壓力為

0.3MPa，1″管螺紋接頭能夠承受的高工作壓力為1.0 MPa。當儀表用于測量液位和有壓力的容器時，采用1″管螺紋安裝接口。

2.當選用1″管螺紋安裝接口安裝儀表時，用戶先采用一個1″管螺紋內螺紋接口的連接管焊接在倉壁外側上，并且參考下面的加工安裝圖對連接管進行加工和焊接（水平向下傾斜5°）。1″管螺紋內螺紋接口的連接管長度控制在40～70之間。同樣在應用11/4＂管螺紋接口安裝時，連接管的螺紋口徑也應與其相對應。在儀表旋入連接管固定時，應用扳手固定。

a.采用1″管螺紋口安裝的連接管結構圖（單位mm）

注：1.安裝標準探頭時，不需安裝短管；

2.安裝重型探頭時如果采用短管，其長度不得超過120mm，結構圖上涂黑處是指焊接處。

3.焊接時應連接器中心軸線與水平面呈5° 以上傾角。
