本說明書適合于同系列設備設計更改后但工藝流程不變或技術指標不變的產品。若有改動，恕不另行通知。
注意，本裝置在開機前，一定要用氮?dú)鈱?duì)系統管線進行吹掃置換。同時做一個管線密封性實驗，由于運輸過程中會引起螺栓松動。

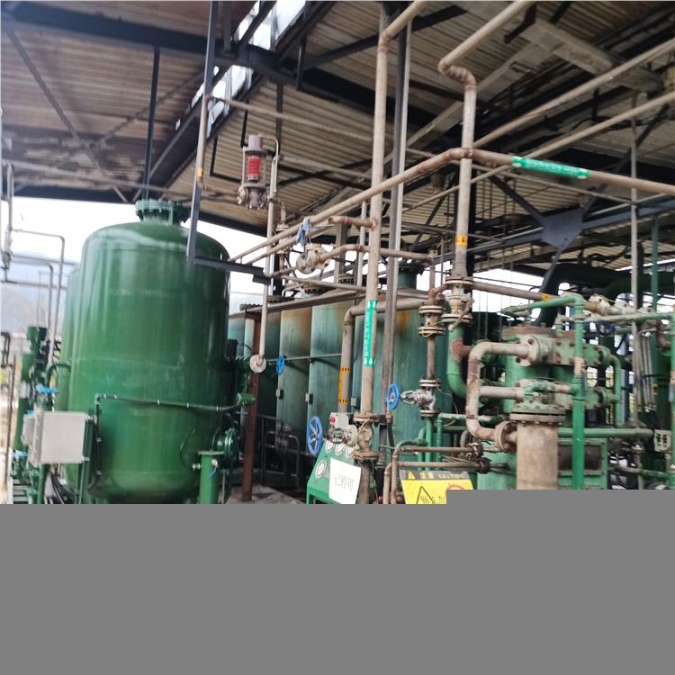

工藝流程:參見HDQC-10型變溫吸附TSA氫氣純化裝置工藝流程圖。原料氫經原氫閥，進入催化除氧器，在鈀催化劑的作用下，使氫氣中雜質氧反應生成水，經冷卻器冷卻后進入汽水分離器，除去冷凝水。然后經干燥器吸附干燥，再經過濾器除塵后，經純氣出口閥送使用點。三組干燥器自動交換使用，當A組組干燥器工作吸收飽和時，取少量的純氣經C組干燥器加熱后進行再生還原解析，再生氣經過B塔干燥器冷卻凈化回收自氫氣出口，這樣確保了整個系統節能，零損耗氫氣。

電解后氫氣經過除去雜質后經氫氣截止閥進入裝置，99.93%純度的氫氣先經過進入除氧器與通入的氫氣在鈀催化劑的作用下直接反應，生成水氣，從而達到脫氧的目的，經脫氧后的氫氣流入冷卻器、氣水分離器進行降溫除水再進入A組干燥塔進行干燥，輸出高純的干燥氫氣，而B塔干燥器作為儲壓?jiǎn)卧?，C塔干燥器開始再生加熱還原再生脫附所吸收的水份，再生氣流量從純氣出口取出，加熱后再生含水的氫氣進入到7℃的冷凍水冷卻器后，氣液經過急劇冷卻分離下大部分的水份，在進入的B塔儲壓?jiǎn)卧睦鋮s器后，分離出少量的水份，微量的水份經過儲壓?jiǎn)卧母稍锲魑絻艋?，確保了回收的再生的氫氣是高純的氫氣，在經過再生流量計計量再生氣的大小，通過再生氣出口閥來調節再生氣量大小和壓力，確保再生還原能達到預設的目標。變溫吸附TSA裝置設計三只干燥塔輪流工作，A塔干燥工作，B塔干燥器儲壓，C塔干燥器再生加熱再生還原，達到設定時間后，是A塔干燥器轉向B塔干燥器工作，C塔干燥器儲壓，A塔干燥器由于吸附水份飽和開始加熱再生還原，這樣了產品氣的連續輸出，輸出的壓力穩定和氫氣純度高。

考慮到純氣的壓力輸出穩定性，在7℃水冷卻器和汽水分離器底部安裝有排液閥，通過設定時間來把冷卻分離下來的水份排除，減少干燥器的吸附量，排液閥打開后，直接排放到排液器緩存一下后，排液閥關閉，這樣延時一段時間，排液器出口的排液閥開啟排液，這個排液和系統隔離開來，不影響到系統壓力的波動，確保了系統壓力的穩定性。排液閥排放的廢氣要接入的排放口排放系統排放，由于排放的廢液中攜帶了少量氫氣，要把排放口接入排放系統，同時還要考慮到排液順暢，不堵塞排液管道，如果排液不順暢堵塞，會引起干燥效果飽和不良，值升高等不良的后果。

變溫吸附(TSA)工作原理
    變溫吸附是利用吸附劑的平衡吸附量隨溫度升高而降低的特性，采用常溫吸附、升溫脫附的操作方法。除吸附和脫附外，整個變溫吸附操作中還包括對脫附后的吸附劑進行干燥、冷卻等環節。如果吸附質是水，可用熱氣體加熱吸附劑進行脫附。由于采用三個干燥塔的和水冷卻器，了氫氣純度和，根據工藝條件，很方便通過時間控制來調節轉換時間，確保輸出的氣體純度達到標準要求。
氫氣系統運行日常操作要點：
6.1、輸入系統的氫氣含氧量不得超過5%。
6.2、氫氣系統運行時，不準敲擊，不準帶壓修理和緊固，不得超壓，嚴禁負壓。
6.3、管道、閥門和水封裝置凍結時，只能用熱水或蒸汽加熱解凍，嚴禁使用明火烘烤。
6.4、設備、管道和閥門等連接點泄漏檢查，可采用肥皂水或攜帶式可燃性氣體防爆檢測儀禁止使用明火。
6.5、不準在室內排放氫氣。吹洗置換，放空降壓，通過放空管排放（一般氫氣貯罐的放空閥、閥和管道系統均應設放空管）。
6.6、放空管的要求：
6.61、放空管應采用金屬材料，不準使用塑料管或橡皮管。
6.62、放空管應設阻火器，凡條件允許，可與滅火蒸氣或惰性氣體管線連接，以防著火。
6.63、室內放空管的出口，應高出屋頂2米以上。室外設備的放空管應附近有人操作的設備2米以上。
6.64、放空管應采取靜電接地，并在避雷保護范圍之內。
6.65、應有防止雨雪侵入和外來異物堵塞放空管的措施。
6.7、當氫氣發生大量泄漏或積聚時，應立即切斷氣源，進行通風，不得進行可能發生火花的一切操作。
6.8、新安裝或大修后的氫氣系統作耐壓試驗、清洗和氣密性試驗，符合有關的檢驗要求，才能投入使用。
6.9、氫氣系統吹洗置換，一般可采用氮?dú)猓ɑ蚱渌栊詺怏w）置換法。氮?dú)庵脫Q法應符合下列要求：
6.91、氮?dú)庵泻趿坎坏贸^3%。
6.92、置換，防止死角末端殘留余氣。
6.93、置換結束，系統內氧或氫的含量連續三次分析合格。
6.10、氫氣系統動火檢修，系統內部和動火區域氫氣的含量不超過0.4%。
6.11、防止明火和其它激發能源。禁止使用電爐、電鉆、火爐、噴燈等一切產生明火、高溫的工具與熱物體；不得攜帶火種進入禁區；選用銅質或鈹銅合金工具；穿棉質工作服和防靜電鞋。
6.12、設備有專人操作和維護，操作人員經過崗前培訓，熟悉操作知識，并經考核合格。
  6.13、使用單位有使用管理制度和操作規程。
  6.14、設備位好，調試前再進行一次氣密性試驗，試驗壓力滿足2.0MPa≤P≤2.6MPa。
  6.15、設備所處環境要求通風性好，周圍30m內無明火，屋頂安裝防爆型換氣扇，照明也防爆。
  6.16、設備檢修時，不得帶壓操作。
  6.17、對于制氫設備，調試前先用N2或Ar2吹掃（流量控制在1m3/h，壓力控制在1.6MPa左右）。
6.18、設備使用中，定期檢修，若發現有嚴重腐蝕、損傷或其他可靠性懷疑時，應立即停機檢查。
6.19、電控箱內有高壓，非電工人員請勿擅自開啟，以防被電擊。
  6.20、設備周圍發生火災或其它不因素，應立即關閉電源，并關閉進出口所有閥門。
6.21、氫氣是易燃易爆氣體，分子式為 H2，爆炸限 4.2%
6.22、氫氣設備在開機和關機要用氮?dú)庵脫Q要求氧含量≤0.5%（氮?dú)饧兌却笥?9.9%）
6.23、氫氣系統運行時，不準敲擊，不準帶壓修理和緊固，不得超壓，嚴禁負壓。
6.24、管道、閥門和水封裝置凍結時，只能用熱水或蒸汽 加熱解凍，嚴禁使用明火烘烤 。
6.25、設備、管道和閥門等連接點泄漏檢查，可采用肥皂水或攜帶式可燃性氣體防爆檢測儀 ，禁止使用明火。
6.27、不準在室內排放氫氣、吹洗置換、放空降壓通過放空管排放。
6.28、當氫氣發生大量泄漏或積聚時，應立即切斷氣源、進行通風不得進行的一切操作。
 6.29、新安裝或大修后的氫氣系統做耐壓試驗、清洗和氣密試驗符合有關的檢驗要求，才能投入使用，使用前用氮?dú)鉀_洗置換。
6.30、氫氣系統吹洗置換，一般可采用氮?dú)?或其他惰性氣體)置換法或注水排氣法。氮?dú)庵脫Q法應符合下列要求：
   (1)氮?dú)庵泻趿坎坏贸^0.5%。
(2)置換，防止死角末端殘留余氣。
(3)置換結束，系統內氧或氫的含量連續三次分析合格。
6.31、氫氣系統動火檢修，系統內部和動火區域氫氣的含量不超過0.4%。
6.32、防止明火和其他激發能源。禁止使用電爐、電鉆、火爐、噴燈等一切產生明火、高溫的工具與熱物體；不得攜帶火種進入禁火區；選用銅質或鈹銅合金工具；穿棉質工作服的防靜電鞋。
6.33、操作工六嚴格：嚴格遵守勞動紀律；嚴格進行交接班記錄；嚴格進行定時巡回檢查；嚴格控制工藝指標；嚴格執行操作規程；嚴格進行有關規定。
6.34、氫氣系統保持正壓狀態，以防回火。
  6.35、做到安排專人定時定期檢查巡檢。具體安排有氫氣使用單位設計安排。
