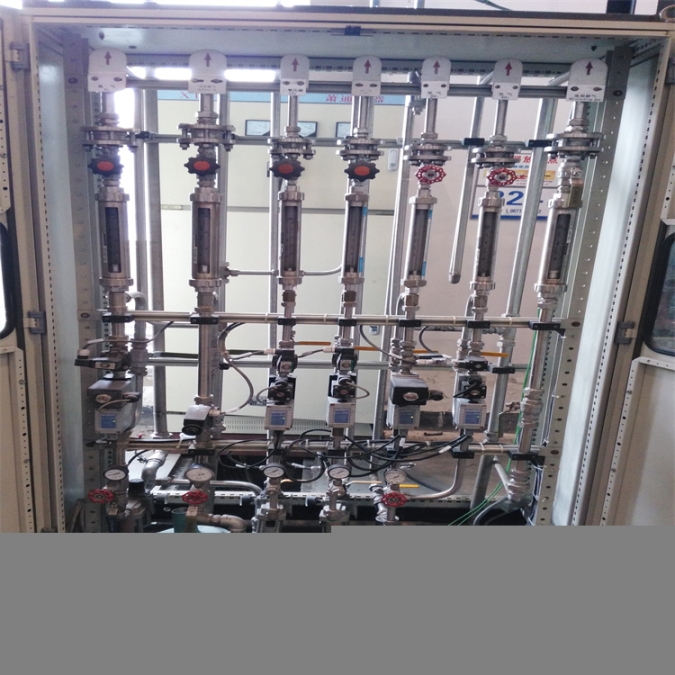

本裝置是采用變壓吸附（PSA）法從富氫氣體中回收或提取氫氣。改變操作條件可生產不同純度的氫氣，氫氣純度可達99.999％以上。
工作原理和過程實施
本裝置采用變壓吸附（PSA）分離氣體的工藝，從甲醇重整氣（包括各種含氫氣體）中提取氫氣。其原理是利用所采取的吸附劑對不同吸附質的選擇吸附和吸附劑對吸附質的吸附容量隨壓力變化而有差異的特性，在吸附劑選擇吸附條件下，將原料氣在壓力下通過吸附床層，高壓吸附除去原料中雜質組分，低壓下脫附這些雜質而使吸附劑獲得再生。小分子的氫氣不被吸附而通過吸附床層,達到氫和雜質組分的分離, 得到產品氫氣。
整個操作過程是在環境溫度下進行。

現以A塔為例對工作進行說明：
1.吸附（A）
原料氣通過氣動程控閥KV1A進入A塔，A塔在工作壓力下吸附流入原料氣中的雜質組分，未被吸附的產品組分H2，通過KV2A流出，其中大部分作為產品從本系統中輸出，少部分通過調節閥K201和氣動程控閥KV5B對B塔進行終升壓。吸附過程直至輸出產品雜質濃度超過規定值是結束。
2.降壓平衡（1ED），簡稱一次均壓
操縱氣動程控閥KV1A和氣動程控閥KV2A，切斷進、出A塔原料氣，同時操縱氣動程控閥KV4A和氣動程控閥KV6C，使A塔與剛結束一次升壓步驟的C塔出口端相連，實行次壓力平衡，均壓后A、C塔壓力基本相等，回收了A塔死空間的H2。
3. 降壓平衡（2ED），簡稱二次均壓
操縱氣動程控閥KV4A和氣動程控閥KV6D，使A塔與已結束一次升壓步驟的D塔出口端相連，實行第二次壓力平衡，直至A、D兩塔壓力基本相等，又一次回收了A塔死空間的H2。
4. 降壓平衡（3ED），簡稱三次均壓
操縱氣動程控閥KV4A和氣動程控閥KV6E，使A塔與剛結束真空解吸的E塔出口端相連，實行第三次壓力平衡，直至A、E兩塔壓力基本相等，又一次回收了A塔死空間的H2。
5.逆向放壓（D），簡稱逆放
操縱氣動程控閥KV3A和氣動程控閥KS131，使A塔內剩余的氣體從塔的端排出放空，A塔進行解吸（脫附）。
6. 真空解吸（V）
A塔逆放后，常壓下殘存于分子篩內的雜質組分不易排出。此時通過操縱氣動程控閥KV3A（開）和氣動程控閥KS131（關）、氣動程控閥KS132（開）、氣動程控閥KS133（開），使A塔內殘存的氣體由真空泵從塔的端抽出放空，對A塔進行真空解吸。
7. 一次升壓（3ER）
真空解吸結束后，操縱氣動程控閥KV3A使A塔處于關閉狀態；再通過操縱氣動程控閥KV6A和氣動程控閥KV4B利用B塔降壓平衡后的氣體，對A塔進行壓力平衡，直至兩塔壓力相等此時回收了B塔死空間的H2，同時完成對A塔的一次升壓。
8. 二次升壓（2ER）
一次升壓結束后，操縱氣動程控閥KV6A和氣動程控閥KV4C，利用C塔降壓平衡后的氣體，對A塔進行壓力平衡，直至兩塔壓力相等，此時既回收了C塔死空間的H2，同時完成對A塔的二次升壓。
9. 三次升壓（1ER）
二次升壓結束后，操縱氣動程控閥KV6A和氣動程控閥KV4D，利用D塔降壓平衡后的氣體，對A塔進行壓力平衡，直至兩塔壓力相等，此時既回收了D塔死空間的H2，同時又完成對A塔的三次升壓。
10. 終升壓（FR）
A塔的終升壓是利用產品氣來進行的。操縱氣動程控閥KV5A，使其與調節閥K201連通，E塔通過氣動程控閥KV2E輸出產品氣，同時向A塔實行終充壓，在規定時間內終升壓使Ａ塔壓力基本接近吸附壓力。通過這一步驟后，再生過程全部結束，緊接著便進行下一次循環。
其它四個塔的操作步驟與Ａ塔相同，只不過在時間上是相互錯開的。
同一時間內各塔依據吸附時序執行著不同步驟。
調節閥K102用于吸附塔均壓流量的調節，使塔內壓力在切換時達到規定值；調節閥K101用于終升壓的流量調節，使其在切換時，升壓壓力接近吸附壓力。
兩調節閥配合氣動程序控制閥和真空泵，按規定的程序操作，使變壓吸附工藝過程能不斷凈化原料氣，輸出合格產品氣。
本裝置還可通過程序設置實現四塔二次均壓吸附過程，即：當五塔其中某一塔出現故障時，將其隔離；使用其它四塔繼續正常生產。在此不詳細敘述。

故障與處理方法
發生故障是指外界條件供給失?；蛭较到y(tǒng)本身在運行過程中操作失調某一部分失靈，引起產品純度下降。
在故障原因未查明前裝置不需停車，可繼續觀察，待故障查明后決定視情況而定。常見故障如下：
一、界外條件供給失常
1. 原料氣帶水
原料氣中的機械水進入吸附塔會導致吸附劑逐漸失效。此時應停車，檢查帶水原因及程度，做出相應處理。
2. 停電
停電時，程控器無輸出，裝置處于停車狀態，可按第四章緊急停車處理。
3. 儀表空氣壓力下降
本裝置要求儀表空氣壓力不低于0.5MPa，否則氣動閥將無常操作。導致各吸附塔工作狀態混亂，產品質量下降，此時應停車處理。
二、操作失調
吸附系統運轉過程是否正常，關鍵是各吸附塔的再生狀況是否良好。系統操作失調會立即或逐步使塔的再生惡化。由于吸附過程是周期循環過程，因此只要其中一個吸附塔再生惡化，會很快波及和污染到其它吸附塔，終導致產品質量下降。
1. 原料處理量與循環時間
吸附塔內的吸附劑對雜質的吸附能力是定量的，一旦處理量改變，應該對其吸附時間進行調整。
原料處理量大，塔內氣速則快，氣體容易穿透床層，應縮短循環時間；
原料處理量小，塔內氣速則慢，氣體不容易穿透床層，應延長循環時間；
2. 順放氣量
吸附時間延長或縮短，而均壓閥K102未能及時調整，當均壓氣量過多時，正在均壓得那個吸附塔的吸附提前突破，不僅污染了正升壓的那個吸附塔，也使均壓吸附塔本身出口部分吸附劑提前被污染，在實施二次、三次均壓時，被升壓的那個吸附塔污染更嚴重；均壓氣量過少，吸附塔的氫利用率降低，逆放初壓力偏高，，也會降低氫氣的回收率。
三、吸附系統故障
吸附系統故障是指在運轉過程中某一部分失靈，引起產品純度下降；工作程序混亂，嚴重的使裝置無法運行。
可能發生的故障有以下幾種：
1. 故障現象：現場各塔的壓力指示與程控器顯示的工作狀態不一致，例如：該均壓的不均壓；均壓后兩個塔壓力同時上升；該逆放的不放空；均壓后的氣體全部放空；均壓塔的壓力不降等。
故障原因：程控閥該開的未開，該關的未關。
⑴、程控閥本身卡死
⑵、無輸出信號，使程控閥不動作
故障處理方法：
⑴、如屬于程控閥自身問題，為不影響生產，可先將其更換，拆下后將其進行修理；
⑵、如程控閥不動作，可從控制管路開始查，其順序為：管路（包括氣源）   電磁閥   線路    程控機有無輸出，并做相應處理。
2. 程控機故障
其故障表現在無信號輸出、程序不切換、停留于某一狀態或程序執行紊亂。
出現此種情況時及時通知供應商進行維修。
四、產品純度的調整方法：
產品純度下降表明吸附塔在吸附步驟中雜質祖墳以達到吸附塔的出口端，其原因主要是操作調節不當，或是自控系統發生故障。一旦找出原因，經處理后應盡快恢復至正常操作狀態。調整的有效方法一是低負荷（小的處理量）運轉一段時間；二是縮短循環時間。如果二者結合起來更好，產品純度恢復更快。但注意縮短循環時間要均壓和終充所需的時間。

工藝流程中的主要設備：
1.吸附塔（A、B、C、D、E）
五個吸附塔是裝置中的關鍵設備。本吸附塔結構設計為直筒式，氣體部分采用下進上出方式，氣體進出口均設有氣體分布裝置，以利于進體的分布并阻止吸附劑的外漏。
2.真空泵
本裝置配有真空泵兩臺（一開一備），用于吸附塔的真空解析。真空泵的使用可大大提高產品氣的純度，并可提高產品回收率，降低運行成本。
3.真空緩沖罐
真空緩沖罐是為真空泵而配置的。吸附工藝過程中，按程序設置，真空泵多數時間是在抽真空緩沖罐，與KS132和KS133程控閥相配合，利用真空緩沖罐容積大的特點，短時間內可將吸附塔的壓力抽空至較低狀態，滿足工藝生產要求。
4.壓力調節閥
為全系統的穩定操作，在變壓吸附裝置出口安裝有系統壓力調節閥，其壓力采樣點在重整制氫系統的重整氣緩沖罐上。調整壓力調節閥的設置，可改變系統的操作壓力。
一般情況下，系統操作壓力設置完成后，不要隨意進行改變。
氫氣的基本特性
分子式為H2，分子量2.0158，系無色、無味的可燃氣體，氣體密度0.0899Kg/M3，熔點-259.18℃，沸點-252.8℃（760mmHg柱），自燃點400℃，爆炸限：4.1-74.2％，微溶于水、醇、及各種液體，常溫穩定，在高溫下有催化劑時很活潑，易燃、易爆，能與很多金屬和非金屬化和。氫氣不能供給呼吸，故在高濃度下能使人窒息。
