HDY-1020電容料位器的電路設計和傳感器結構

HDY-1020 電容料位器*的電路設計和傳感器結構

產品特點：

粘附性介質測量時動作穩定

導電、不導電介質均可使用

強腐蝕性液體檢測方便

無可動部件，機械強度好

安裝方便，調試簡單

HDY-1020 電容料位器*的電路設計和傳感器結構

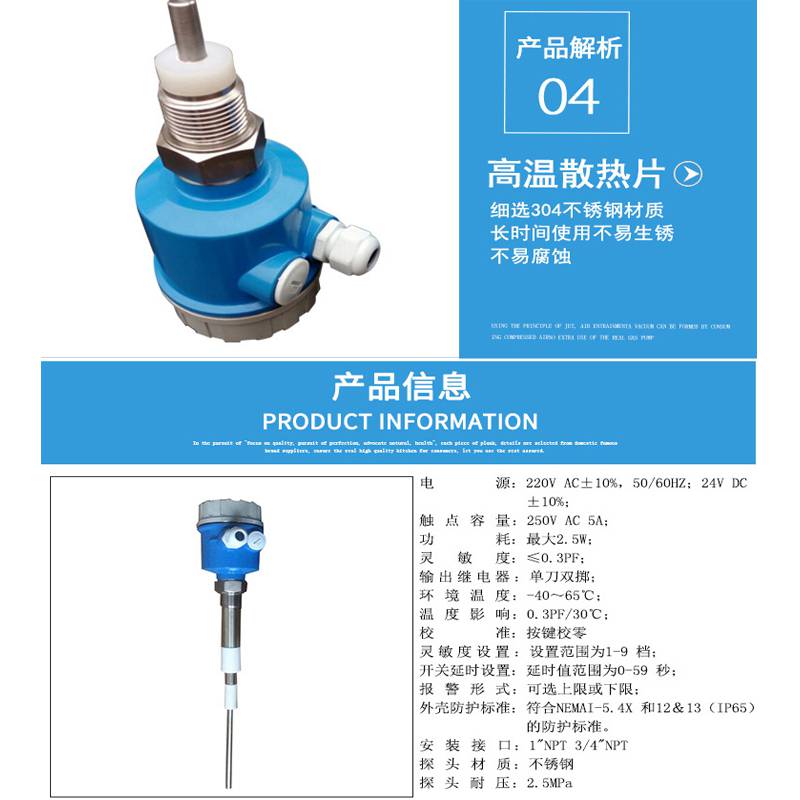

技術參數

1．電源電壓：220VAC/105VAC、24VAC/24VDC

2．觸點容量：250VAC/10A、DC30V/10A，SPDT

3．功    率：4.5VA

4．延    時：0-10S可調

HDY-1020 電容料位器*的電路設計和傳感器結構

結構示意圖：

（1）感應極：材質SUS304或SUS316L

（2）絕緣體：材質UPE或PTFE

（3）接地極：材質SUS304或SUS316L

（4）接續螺紋：材質SUS304或SUS316L（：1″PT）

（5）接線盒：鋁合金烤漆

（6）出線接口：G 3/4″

（7）電路板

（8）接線盒蓋：鋁合金烤漆

用途：

液體：各種溶劑、燃料、水、純水等

混合液：工廠廢水、廢液、生活污水、雨水等等

界面：油水界面、水及水中沉淀物、汽泡及洗衣水等

粉末：灰塵、土沙、面粉、糖、石灰粉、水泥等

粒狀：飼料、藥品、塑料粒子等

塊狀：煤、石子、礦石等

選 型：

 ④總長（單位mm）

③電源：A220VAC/105VAC ±10% B：24VAC/24VDC

②安裝連接方式：F：法蘭 S：螺紋 X：其它（詳細備注）

①探頭形式：10.棒式（為250mm長） 11.棒式被覆    12.棒式溫型（max200℃）

            20.纜式                    21.纜式被覆    22.纜式溫型（max200℃）

            30.平板式（僅法蘭連接）    40.超溫型    50.特殊訂制探頭
