SR2-20F-AB-0490阻旋料位開關輕便易裝輸出觸點容量大等特點
產品簡介：

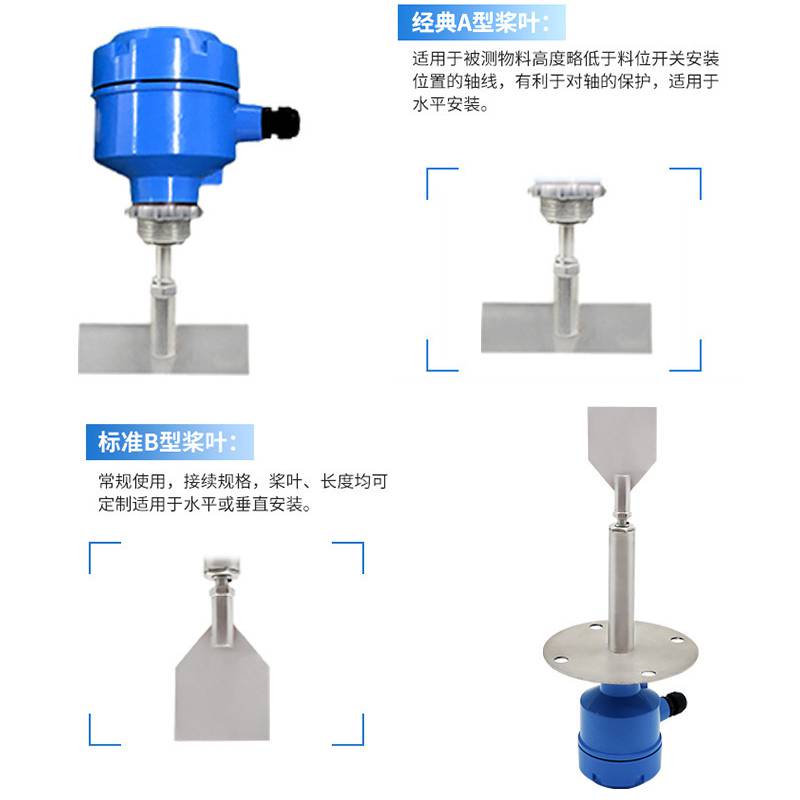

阻旋開關是一種用于固態物料（包括粉狀、粒狀、塊狀、膠狀等）的物位控制器。它具有密封性好、過載能力強（具有過載保護）、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調整彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋開關在化工、塑料、水泥、制藥、飼料、食品等行業得到了廣*的應用。
工作原理：
利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動。
當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態。
針對使用于比重相差較大的物料，可調整彈簧拉力，比重大時彈簧拉力調整至強，反之則調整至弱。
SR2-20F-AB-0490阻旋料位開關輕便易裝輸出觸點容量大等特點
技術參數：
1、供電電源：220VAC
2、消耗功率：4W
3、觸點容量：8A/250VAC SPDT（單刀雙擲）
4、葉片轉速：1RPM（轉/分）
5、力矩：1.0 kg×cm
6、物料比重：≥0.4
7、工作溫度：-10～80℃ 高可達300℃
8、絕緣電阻：≥100MΩ（500VDC）
9、介電強度：1500V*1min
10、防護等級：IP65
11、葉片材質：SUS304
SR2-20F-AB-0490阻旋料位開關輕便易裝輸出觸點容量大等特點
扭力調整
1、用戶可以根據被測物料的比重進行調整。當被測物比重較大時，可將彈簧扭力調整至強或強的位置，此時開關的靈敏度較差；被測物體比重較小時，可將拉力彈簧調至弱或弱的位置，此時開關的靈敏度較好。
2、調整方法：斷開電源，旋開開關后蓋，將彈簧靠近多孔板一端小心取出，根據需要孔中（靠近端子臺的一端弱）。
日常維護
1、檢查傳動軸、葉片是否有彎曲變形、損壞或松動。
2、檢查傳動軸與葉片之間的連接是否牢固。
3、定期清除葉片及傳動軸上的物料及雜物。
安裝與接線
（一）安裝：
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。

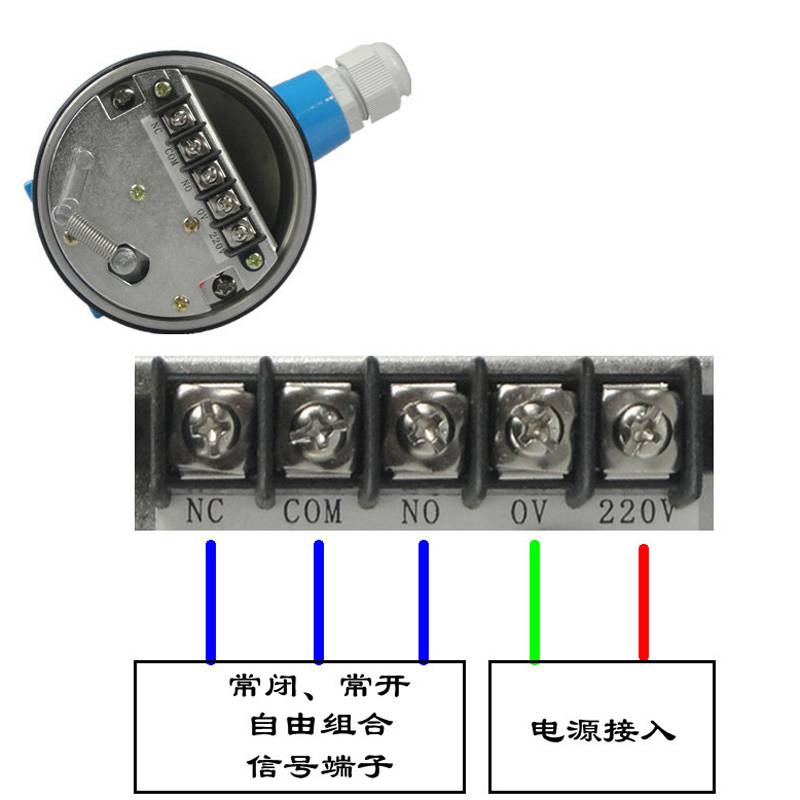

（三）接線：由保護裝置引出一條4芯電纜線
